HMT-SF micro

Trennmaschine für Kleinstteile

Kurzübersicht

• Trennen und Fasenschleifen
• Durchmesser: Ø 0,68–4 mm
• Automatisiert

Die HMT-SF micro ist eine vollautomatisierte Anlage, die speziell für das Trennen und Anfasen von kleinsten Rundstäben aus verschiedensten Materialien wie Hartmetall, HSS und Keramik entwickelt wurde. Durch das komfortable Bestücken von außen kann die Produktion fortlaufen, ohne dass Stillstandszeiten entstehen.

Technische Daten

Beladen

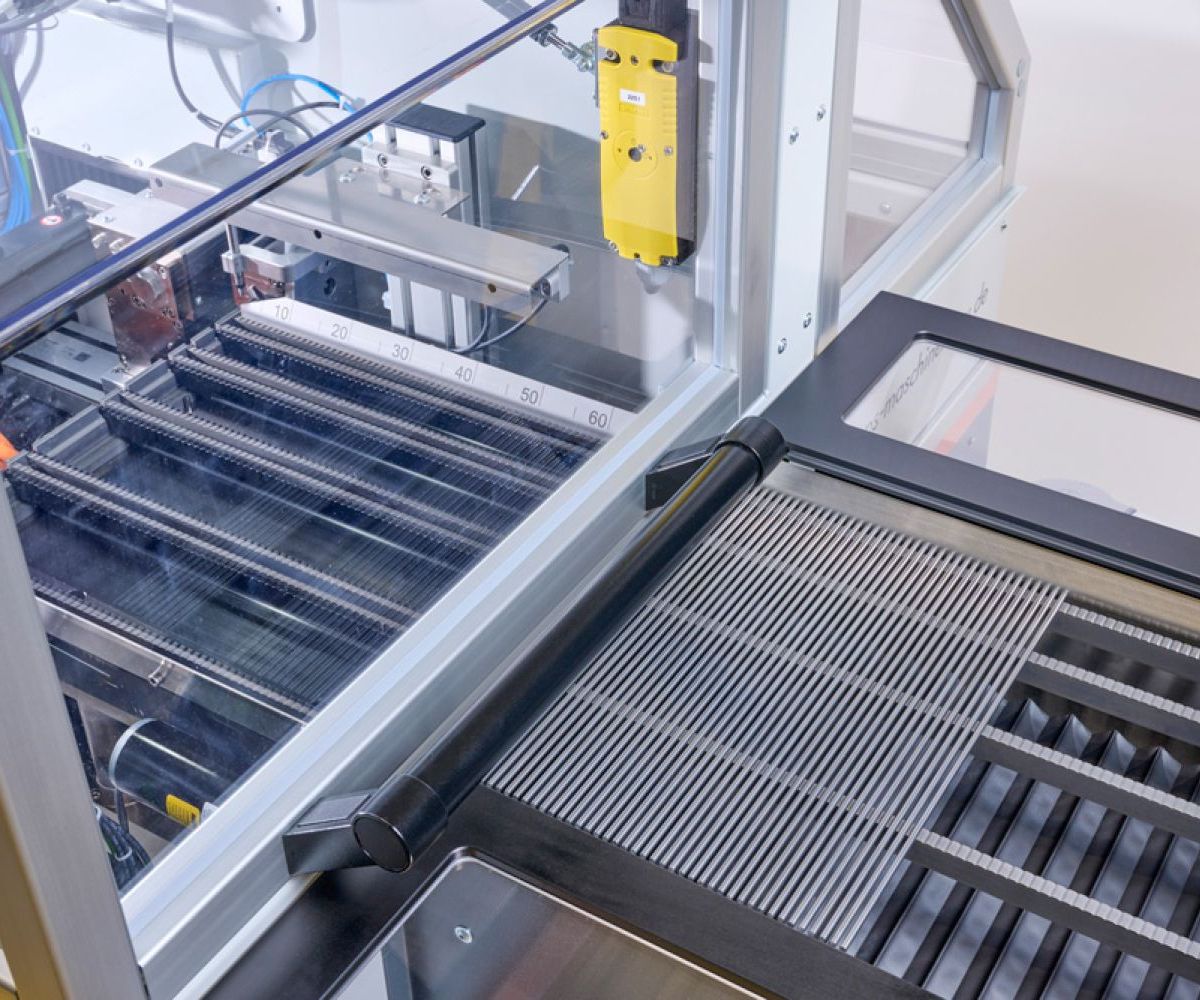

1. Rohlinge werden von Hand oder automatisiert in das Außenmagazin eingelegt.
2. Die gewünschte Länge und Stückzahl werden im Touchscreen eingegeben.
3. Die Maschine wird gestartet.
4. Das Außenmagazin fährt in die Maschine, legt die Stäbe im Innenmagazin ab und fährt wieder in Grundstellung. Während des Trennvorgangs kann das Außenmagazin erneut bestückt werden.

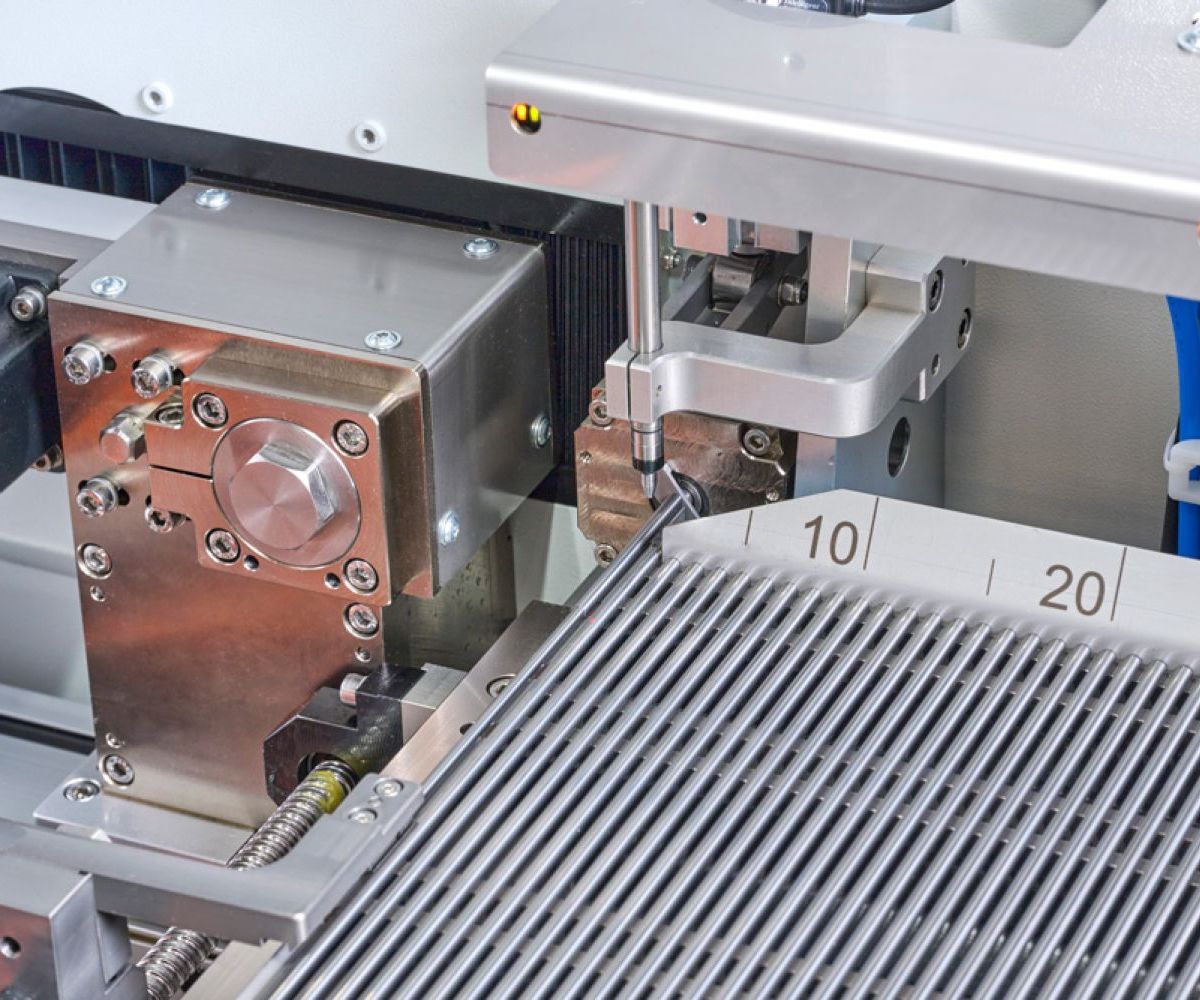

Eingangskontrolle

Die Stäbe werden automatisiert vom Magazin ins Prisma eingehoben, positioniert, in einer Spannzange geklemmt und getrennt. Vor dem Positionieren zum Trennen werden Stablänge und Stabdurchmesser geprüft.

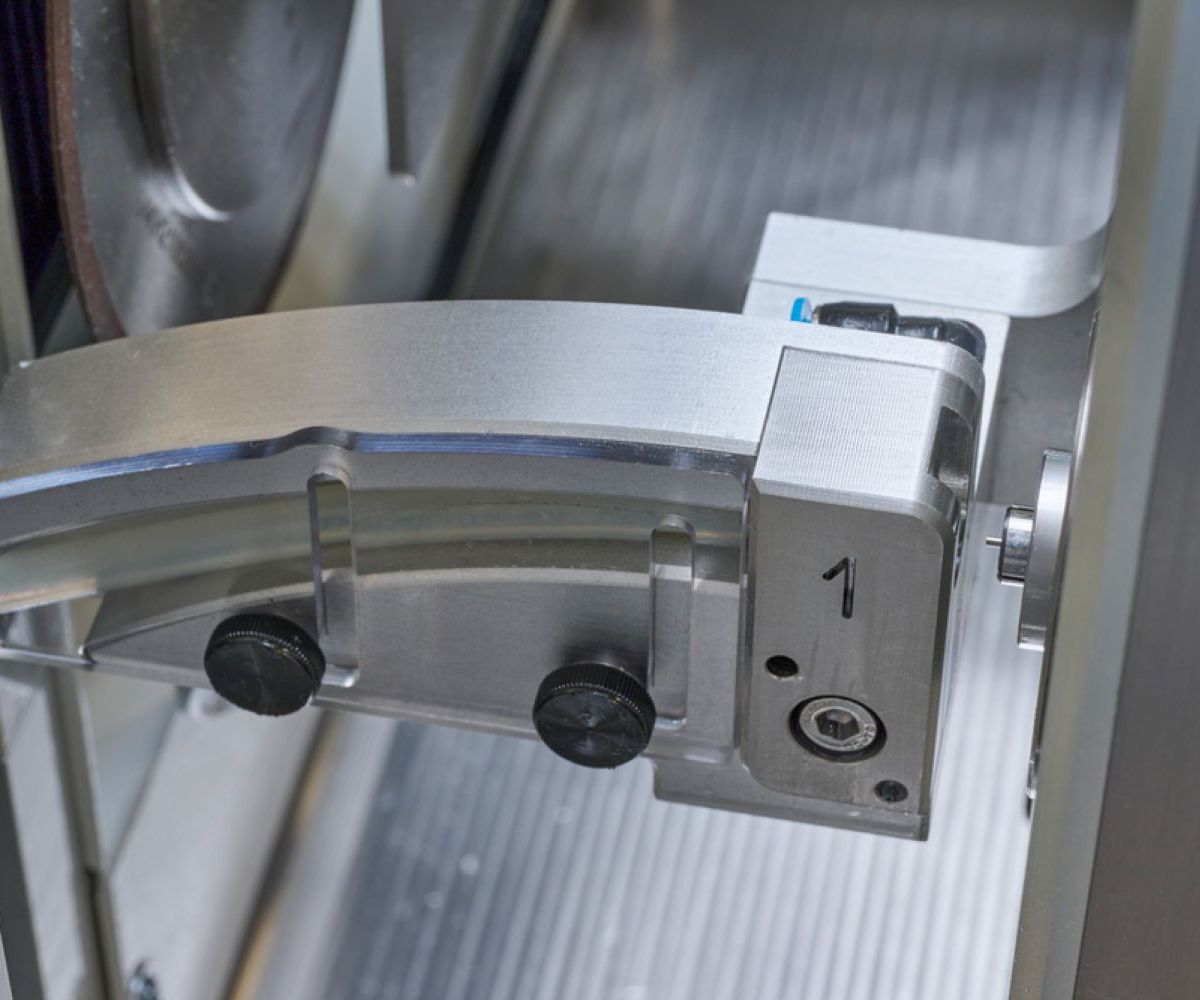

Trennen

• Die integrierte Schärfeeinheit kann die Trennscheibe während des Trennvorgangs automatisch schärfen.
• Eine automatische Durchmesserkontrolle überprüft die Trennscheibe.

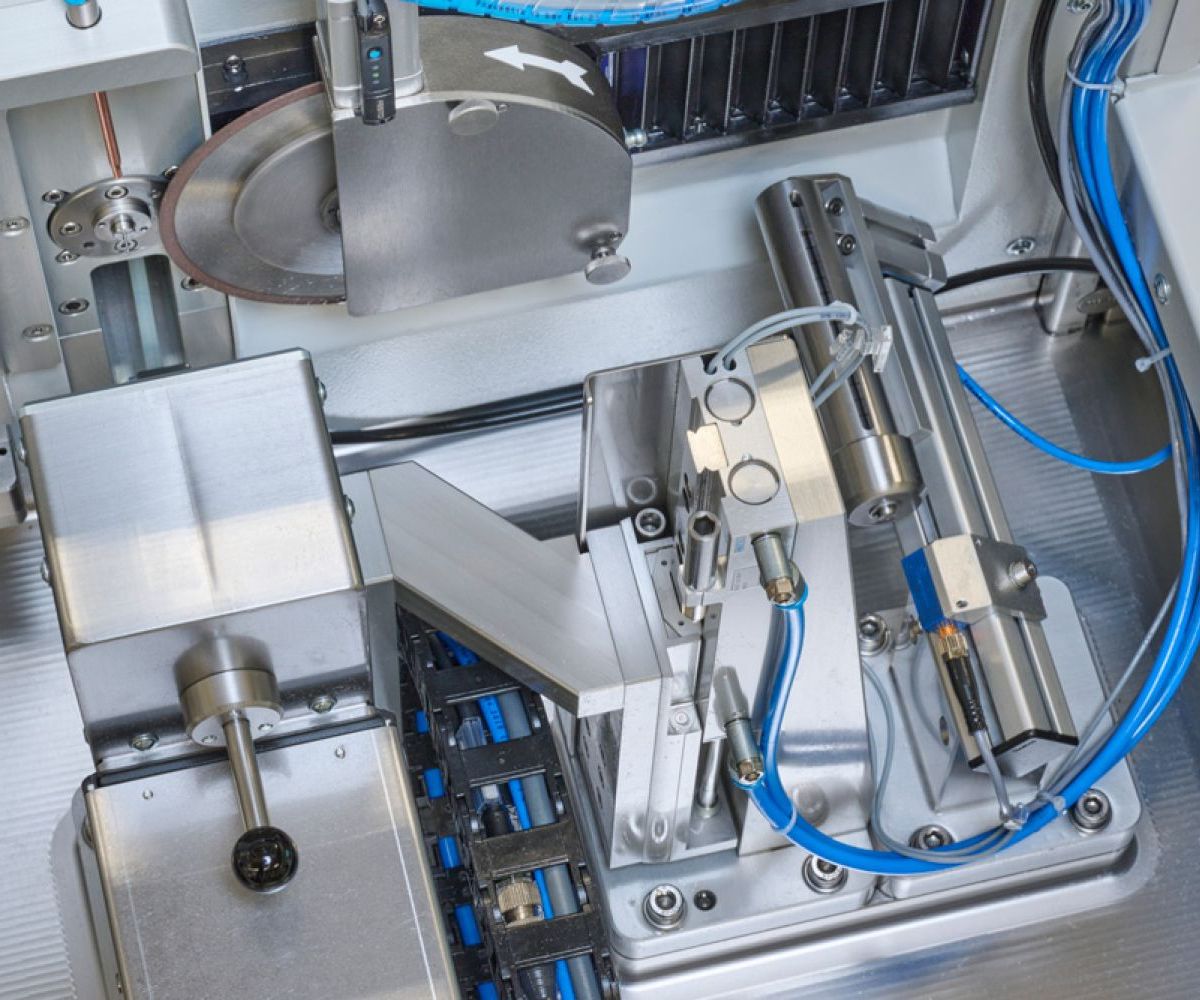

Teileabsaugung

Die getrennten Teile werden über verschiedene, auf die Teilegröße optimierte Absaugleitungen aus der Spanneinheit zur Entnahmestation abgesaugt.

Teilesortierung

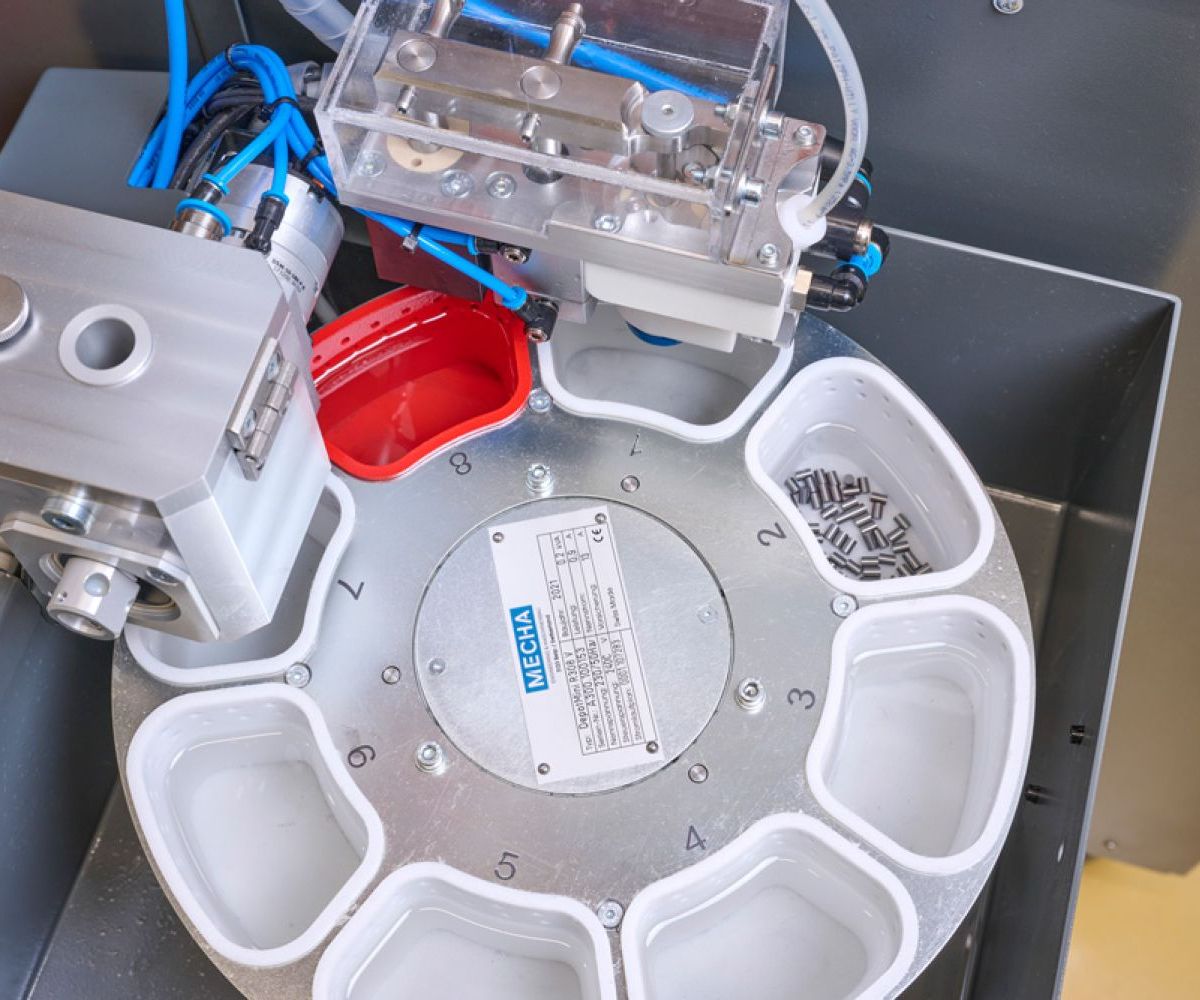

Nach dem Trennvorgang werden die getrennten Teile über eine Absaugeinrichtung zur Entnahmestation befördert. An- und Abschnitte werden von den Gutteilen aussortiert und in einem gesonderten Behälter gesammelt.

Optionen

• Zusätzliche Fasenschleifstation für beidseitige Stabbearbeitung
• Maschinendatenerfassung (MDE)
• Ölnebelabsaugung
• Kleinlöschanlage
• Kühlmittelaufbereitungsanlage
• Weitere Optionen

Übersicht

• Kompakte Anlage
• Langlebiger Maschinenbau
• Leichte Bedienbarkeit
• Beladekapazität bis zu 150 Stück
• Durchmesserbereich: Ø 0,68–4 mm
• Stablängen: min. 75 mm – max. 340 mm
• Trennlängen: min. 1,5 mm – max. 40 mm
• Variabler Trennvorschub
• Trenngenauigkeit: ± 0,02 mm
• Stablängenkontrolle
• Durchmesserkontrolle

P&S Trenntechnologie

• Servoangetriebene Vorschub-Z-Achse
• Hochpräzise gefertigte Prismen und Spanner
• Programmierbarer, kurvengesteuerter Trennverlauf
• Mit Rutschkupplung abgesicherte Trennachse
• Automatisches Schärfen der Trennscheibe
• Verschleißkompensation der Trennscheibe
• Optimierte Ölkühlung der Trennscheibe
• Durchdachtes modulares Maschinenkonzept
