HMT-S15

Trennmaschine - Standard

Kurzübersicht:

  • Ø 3 mm – Ø 40 mm
  • Stangenlänge 30 - 500 mm
  • kurze Rüstzeiten



Die HMT-S15 ist die Standard-Maschine unserer Produktlinie zum Trennen von Hartmetall und HSS. Der Fertigungsbereich liegt zwischen Ø 3 mm und Ø 40 mm. Mit einem großen und einfach zu beladenen Magazin ist sie optimal für mittlere bis große Stückzahlen. Verbaut ist die bewährte P&S Trenntechnologie.

Technische Daten

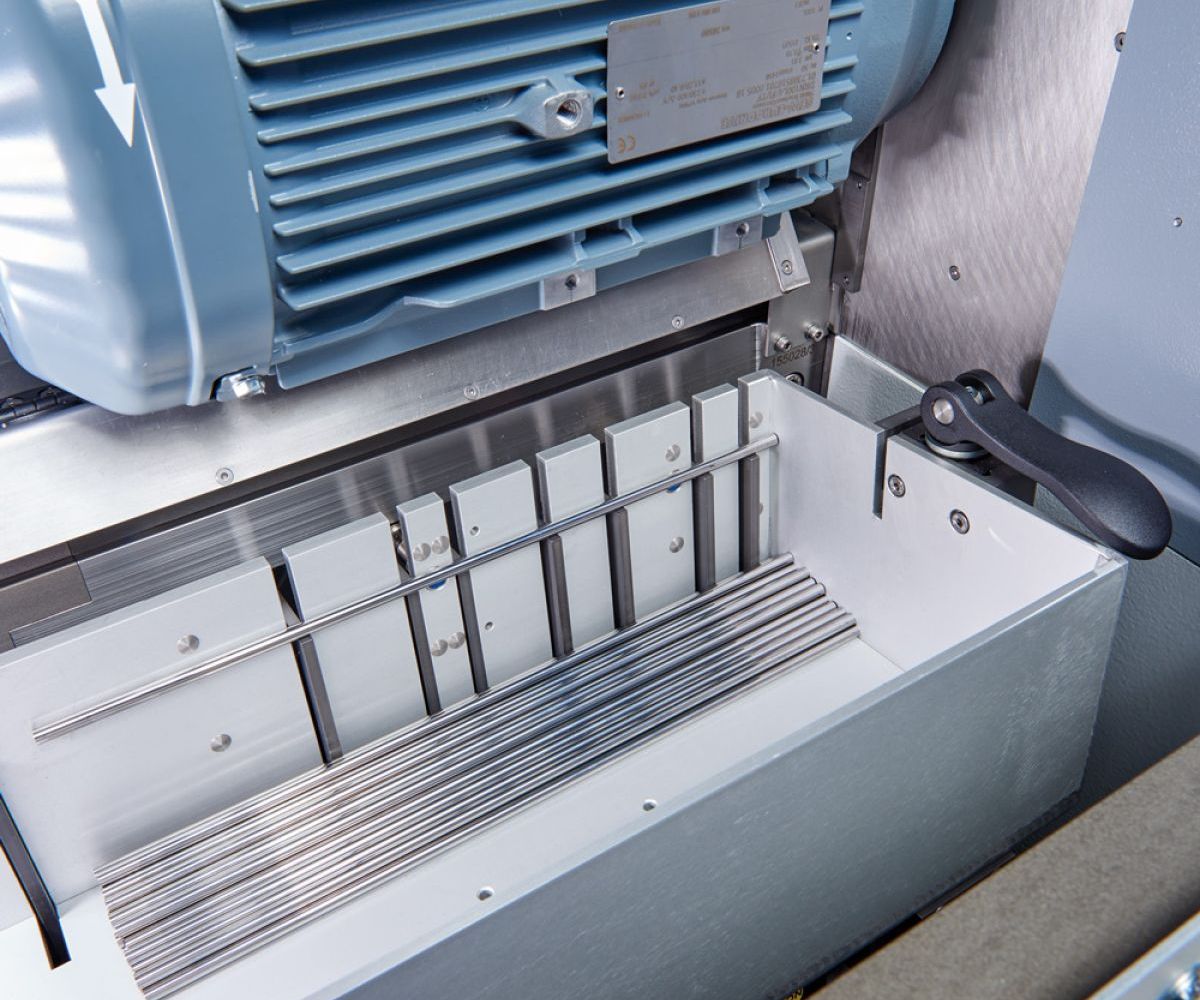

Beladen und Einheben
  • Rohlinge von Hand in das Magazin einlegen
  • Durchmesserbereich von Ø 3 mm – Ø 40 mm
  • Stangenlänge maximal 500 mm, Schnittlänge von min. 5 mm – max. 490 mm (einseitig)
  • Die gewünschte Länge und Stückzahl im Touchscreen eingeben
  • Schutztüre schließen und Maschine starten

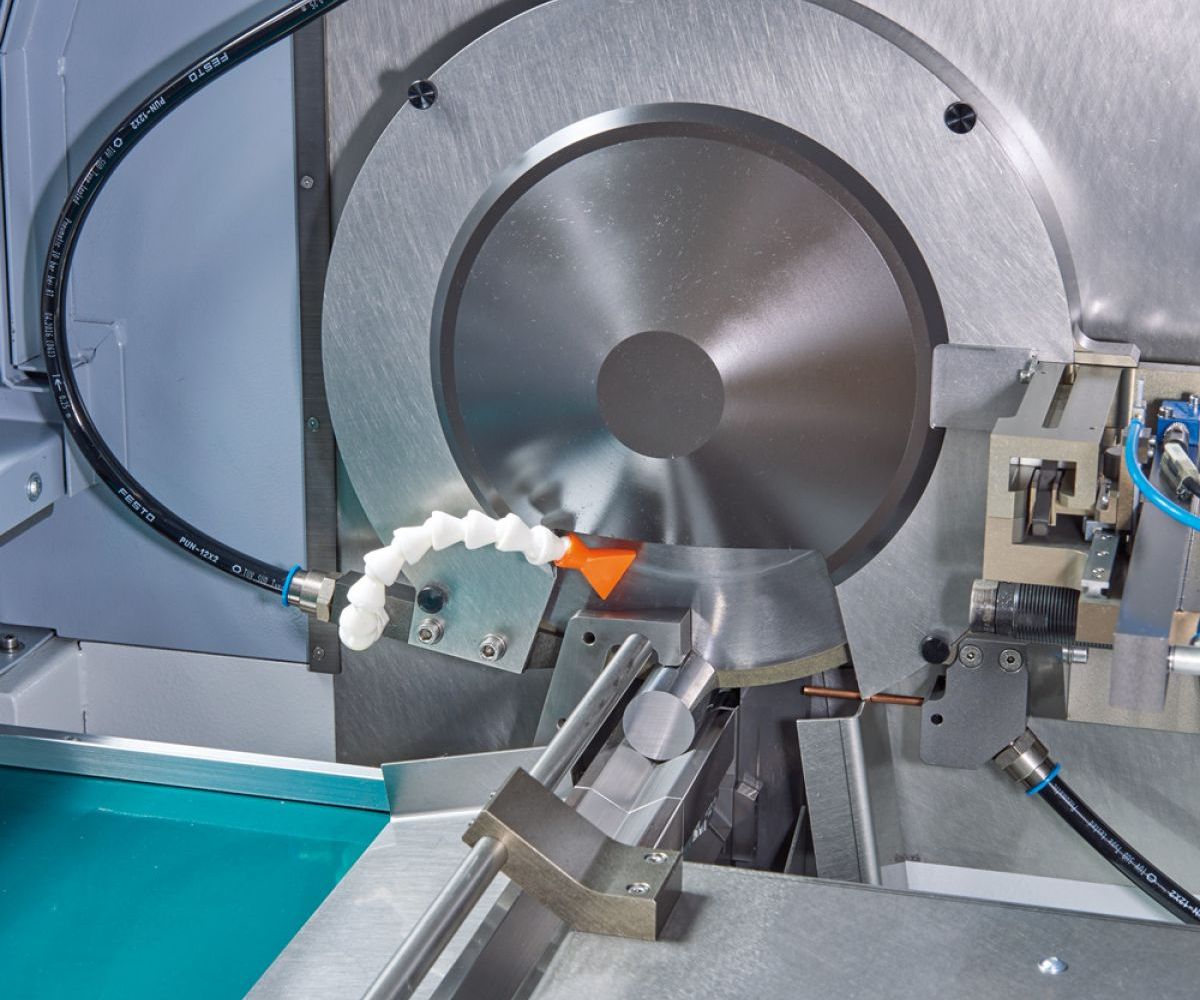

Trennen
  • Mit der Servo-angetriebenen Achse wird der Rohling positioniert

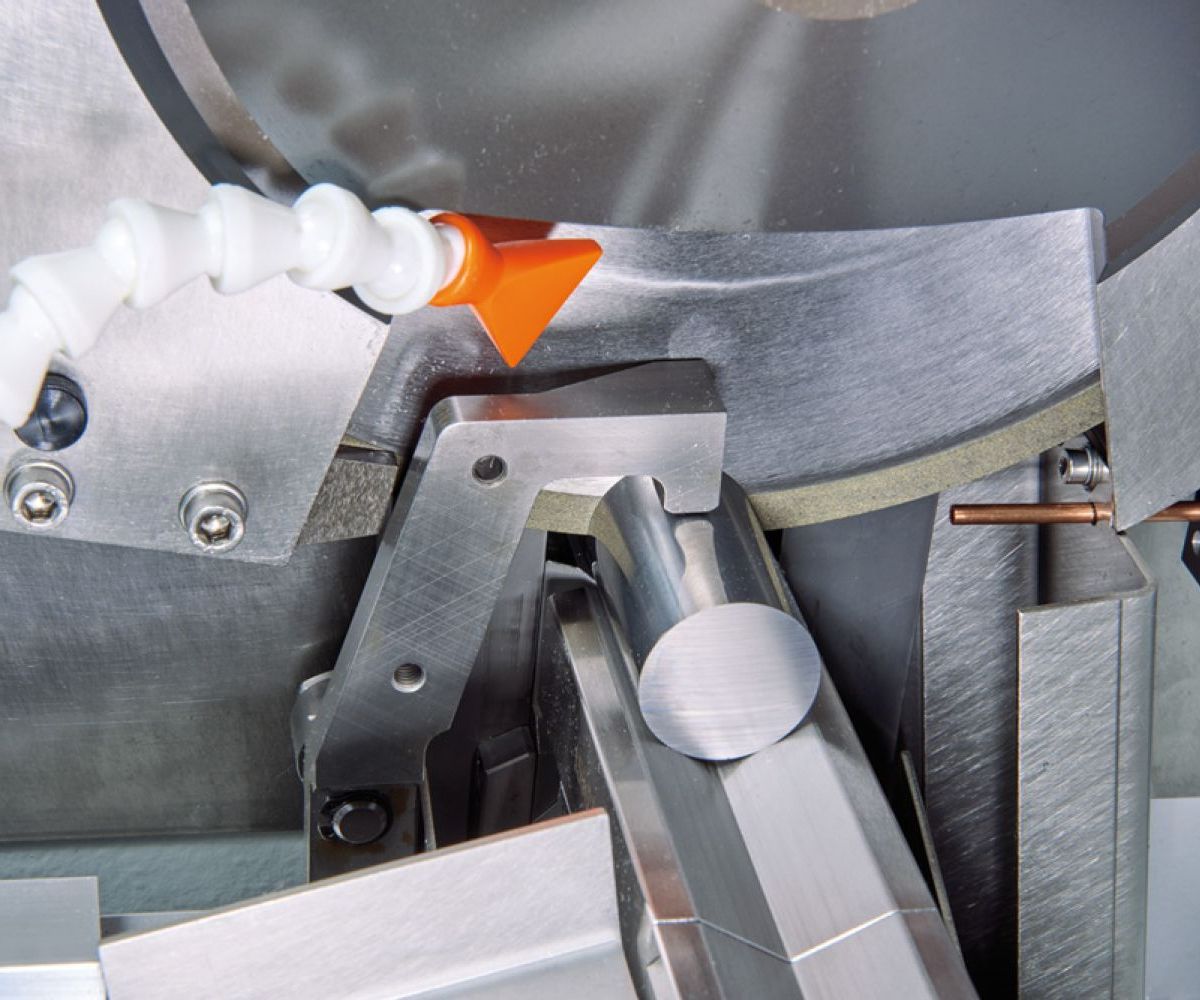

  • Sicherer Halt durch die gehärtete Prismenführung und das beidseitige Spannen der Stangen
  • Durch den variablen Trennvorschub wird optimal getrennt
Entnehmen

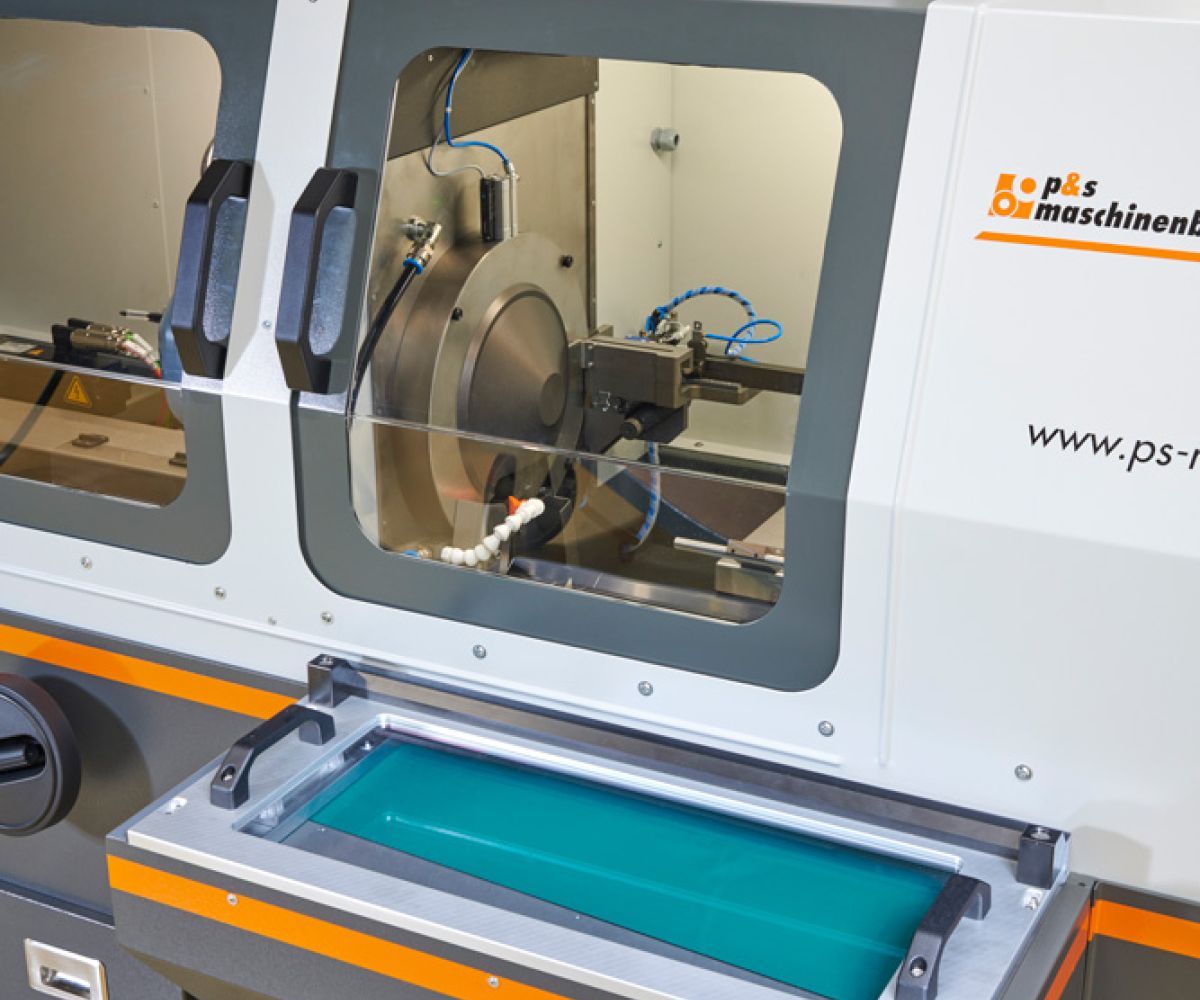

  • Nach dem Trennvorgang wird der getrennte Rohling auf ein Förderband abgerollt
  • Über das Förderband werden die Stäbe in den Entnahmebereich gefördert
  • Nach Abarbeitung des vorgegebenen Jobs fährt die Maschine in Grundstellung
Optionen
  • Spitzentrennen

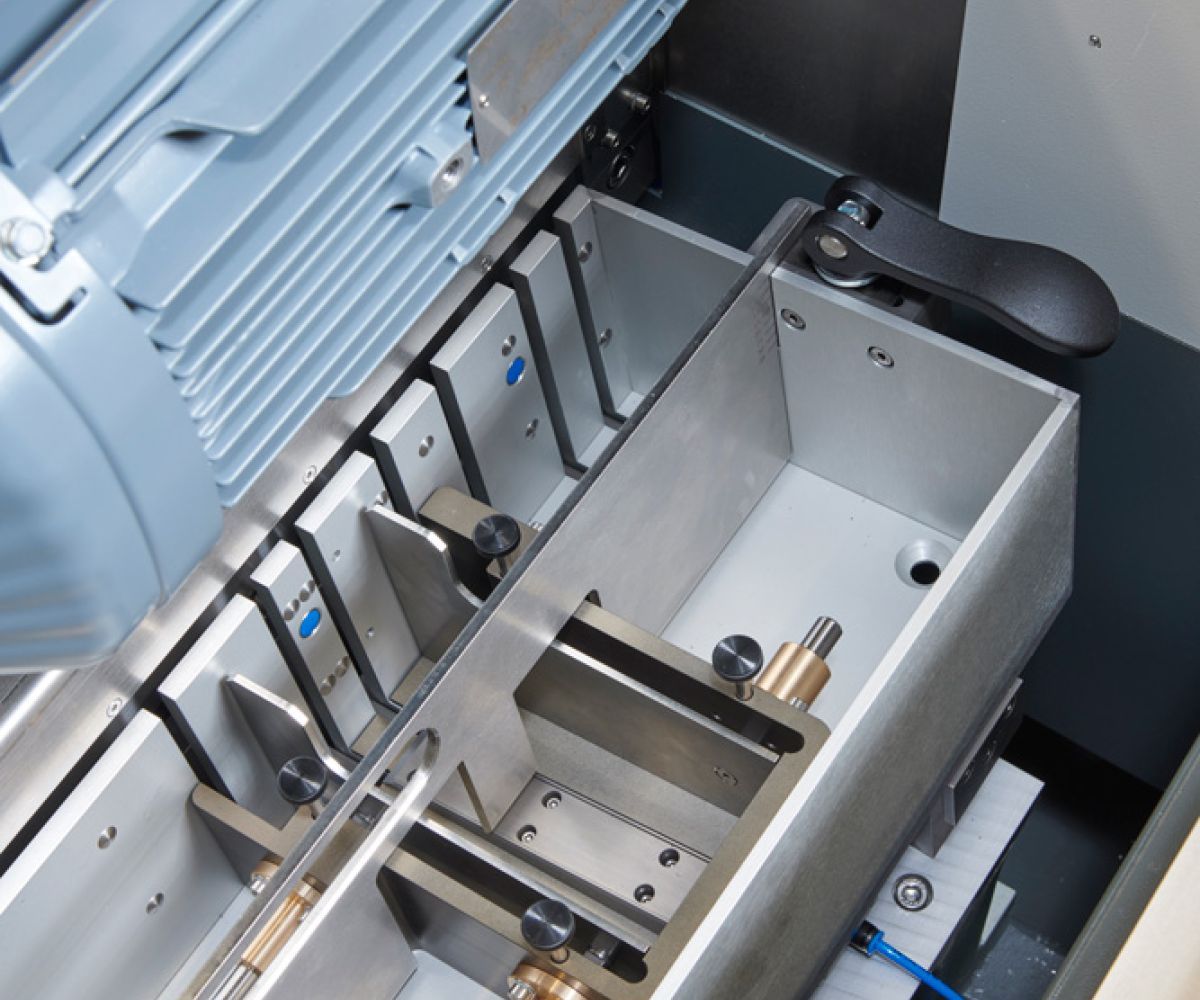

  • Magazinerweiterung für Stablängen von 30 – 90 mm
  • Magazinoptimierung mit Schottblech und Rüttler
  • Automatische Durchmesserkontrolle der Trennscheibe
  • Automatische Trennscheiben – Schärfeeinheit
  • Ölnebelabsaugung
  • Kleinlöschanlage Kraft & Bauer
  • Kühlmittelaufbereitungsanlage
  • Kühlmittelrückpumpbehälter
Übersicht
  • Langlebiger, hochwertiger Maschinenbau
  • Automatische Durchmesserkontrolle
  • Leichte Bedienbarkeit
  • Optimale Kühlung erhöht die Standzeit
  • Variabler Trennvorschub
  • Trennvorschub mit Rutschkupplung abgesichert
  • Durchmesserbereich Ø 3 mm – Ø 40 mm
  • Positioniergenauigkeit ± 0,05 mm
  • Stablängen max. 500 mm – Schnittlänge min. 5 mm – max. 490 mm (einseitig)
P&S Trenntechnologie
  • Servoangetriebene Vorschub Z-Achse
  • Hochpräzise gefertigte Prismen und Spanner
  • Programmierbarer Kurvengesteuerter Trennverlauf
  • mit Rutschkupplung abgesicherte Trennachse
  • automatisches Schärfen der Trennscheibe
  • Verschleißkompensation der Trennscheibe
  • Optimierte Ölkühlung der Trennscheibe
  • Durchdachtes modulares Maschinenkonzept

Technische Änderungen vorbehalten
