CSM-10

Fasenschleifmaschine

Kurzübersicht:

Fasenschleifen
Planschleifen
Spitzenschleifen
Ø 6mm – Ø 25,4 mm
Automatisiert

Die Fasenschleifmaschine CSM-10 ist eine vollautomatisierte Produktionsanlage zum Anschleifen von Fasen. Zusätzlich besteht die Möglichkeit, Werkstücke auf Länge und Planlauf sowie Spitzen zu schleifen. Die Verfahrbewegung der Schleifachsen erfolgt über Linearmotoren. Somit können beliebige Winkel gefertigt werden. Mithilfe der optionalen Messstation können die Fasen während des Prozesses kontrolliert und korrigiert werden. Der Fertigungsbereich liegt zwischen Ø 6 bis Ø 25,4mm und einer Länge der Rohlinge von 50 mm bis 200 mm. Durch die Dynamik und den stabilen Aufbau der Anlage wird eine sehr kurze Taktzeit erreicht. Die als Zu-/Entnahmegerät integrierten P&S SL-25 Stufenlader erlauben, automatisiert hohe Stückzahlen sicher der Anlage zu be- bzw. entladen. Optional bieten wir eine Wendestation zur beidseitigen Bearbeitung der Werkstücke an.

Technische Daten

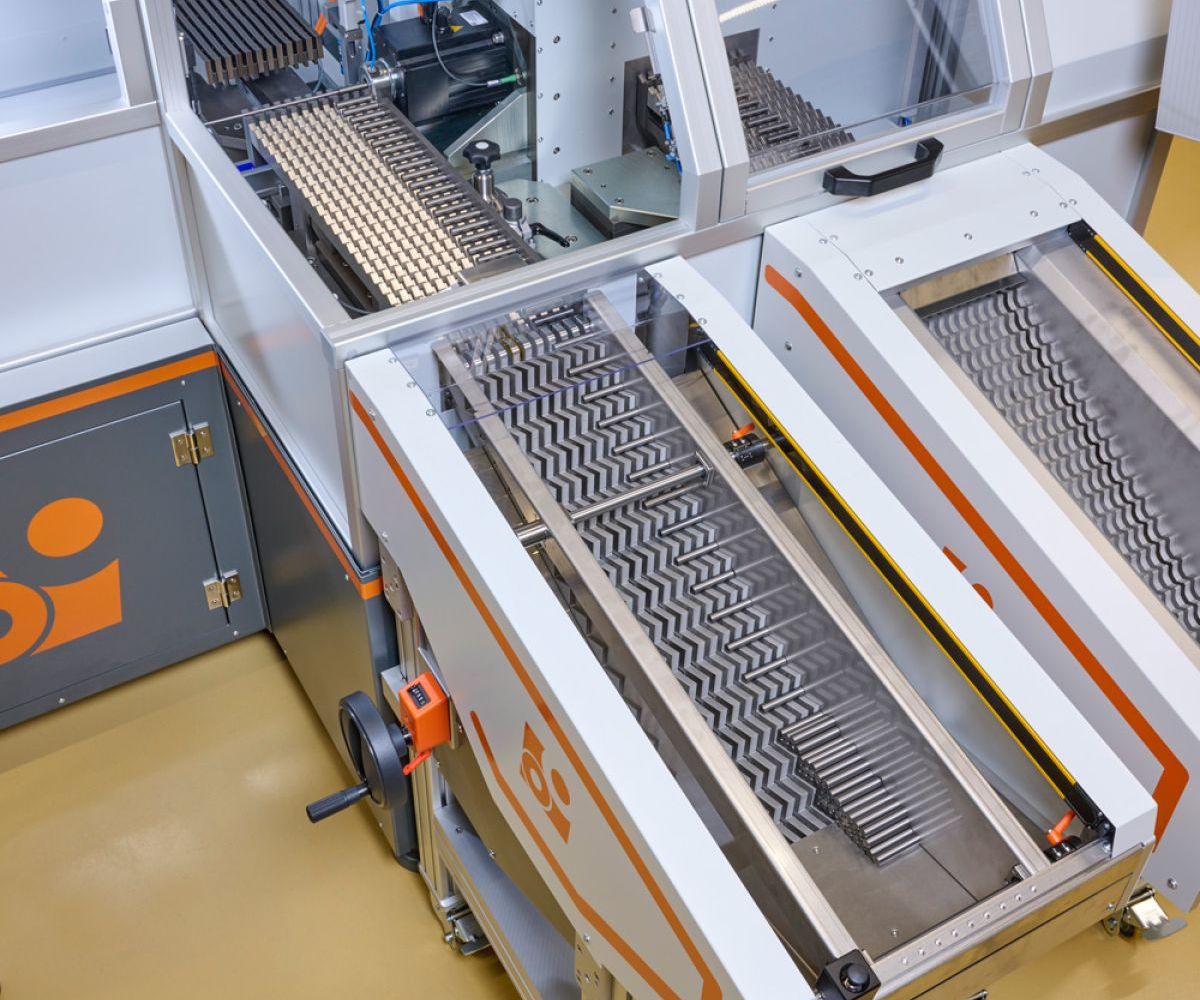

Beladen

Stäbe von Hand oder automatisiert in den Stufenlader einlegen
Ø 6 mm ≜ 2.000 St.
Ø 10 mm ≜ 650 St.
Ø 20 mm ≜ 250 St.
Stäbe werden vereinzelt und in das Innenmagazin gehoben

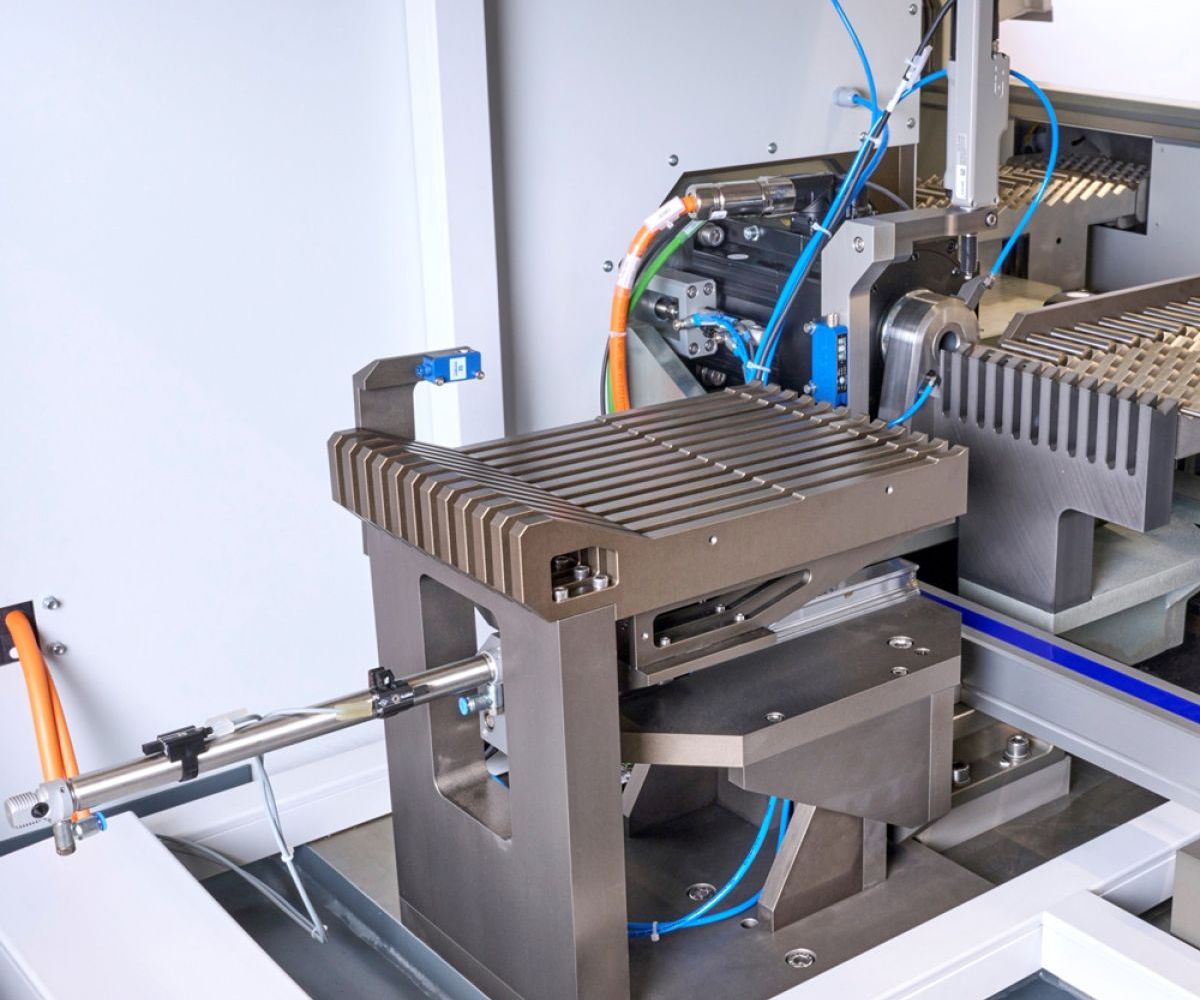

Eingangskontrolle und Sorter

Stab wird ins Prisma gehoben
Die Länge sowie der Durchmesser des Stabes werden geprüft
Bei Abweichungen des Durchmessers oder der Länge wird der Stab über den Eingangssorter vor der Bearbeitung aussortiert und der nächste Stab ins Prisma geladen (optional). Dadurch wird die Produktion am Laufen gehalten, auch wenn versehentlich ein Stab mit falscher Abmessung geladen wurde.

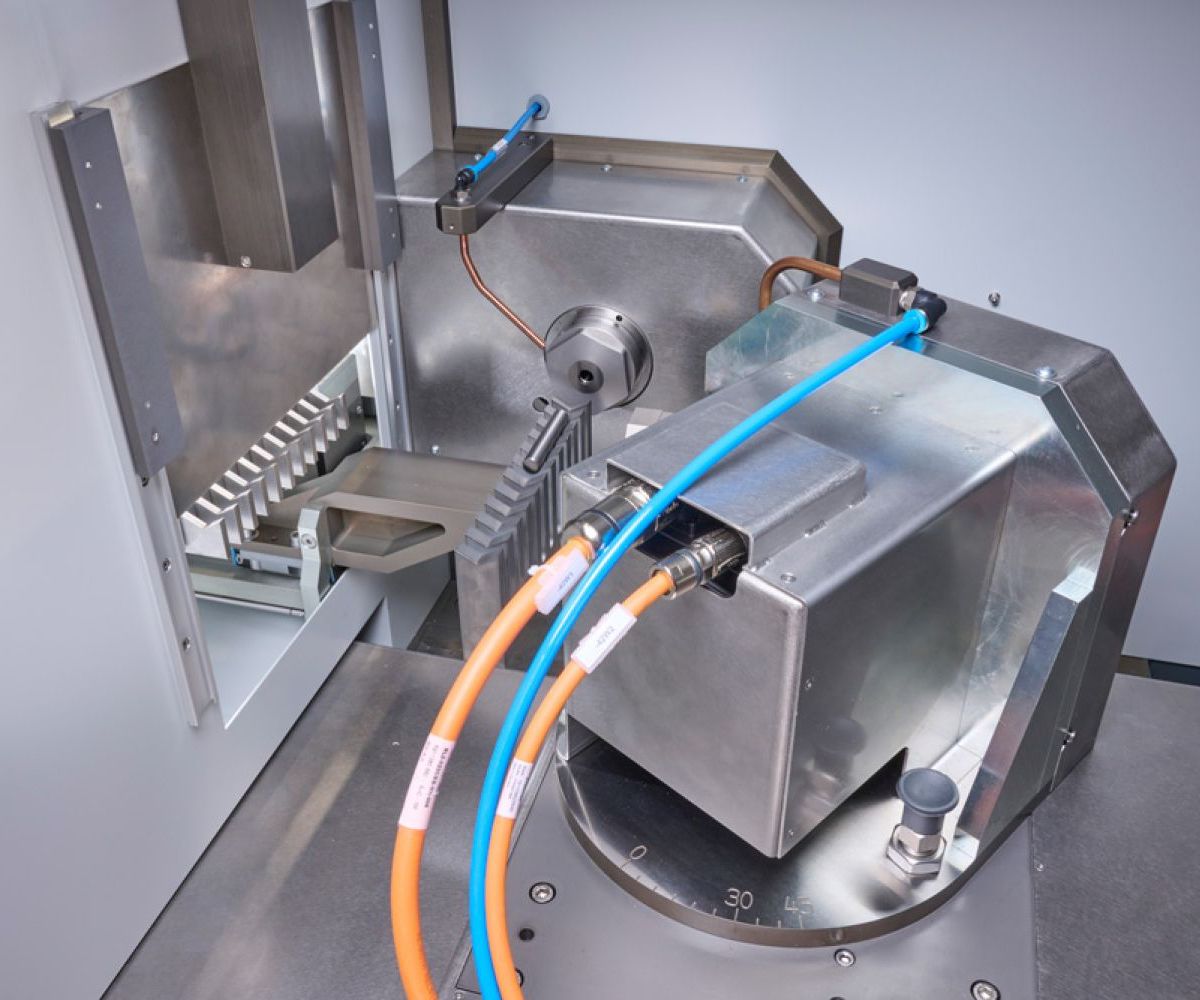

Schleifen

Stab wird automatisch positioniert und in einer Spannzange geklemmt
Zwei Festanschläge für Fasen- und Längenbearbeitung
Parallel zum Schleiftakt wird der nächste Stab im Prisma positioniert
Nach dem Schleifvorgang wird der Stab vom Entlademagazin abgeholt und in den Entahmebereich transportiert

Entladen

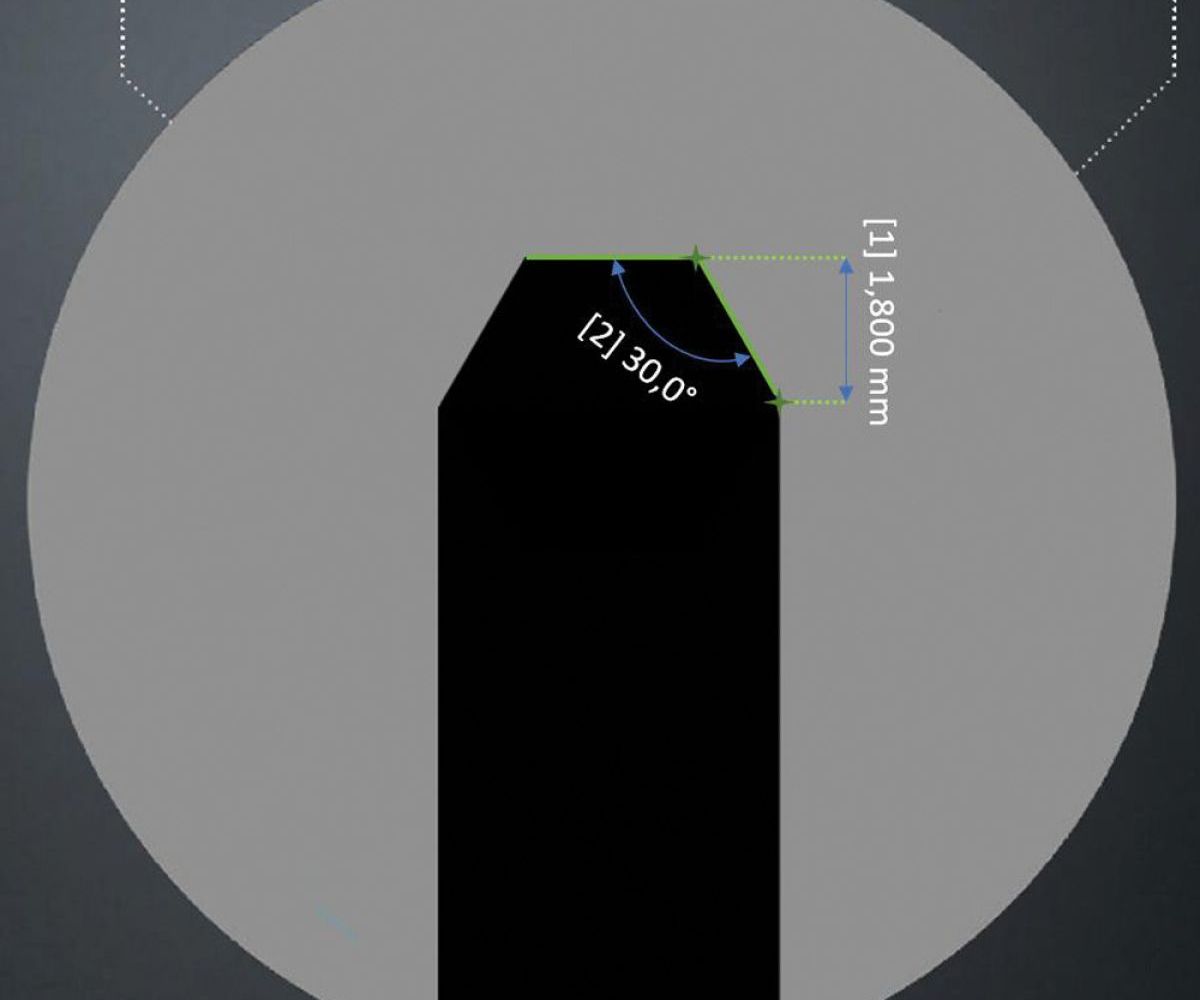

Die geschliffenen Fasen werden vermessen und ggf. die Werte der Schleifachsen korrigiert
Dadurch hohe Wiederholgenauigkeit
Toleranzabweichende Teile werden aussortiert

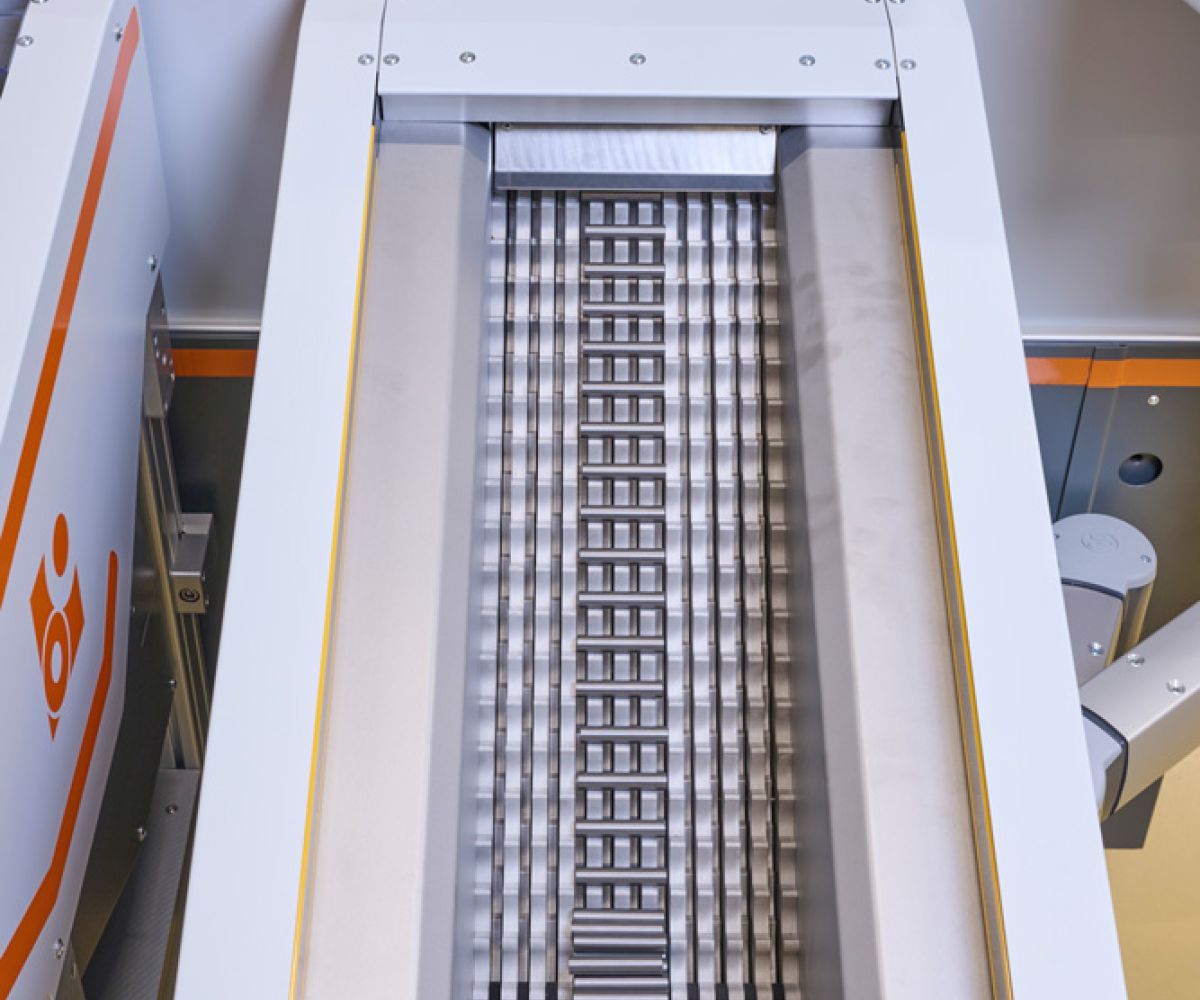

Ausbringung der Teile über ein Entlademagazin hin zum P&S SL-25

Qualitätskontrolle
