HMT-S1200

Trennmaschine - Überlänge

Kurzübersicht:

  • Ø 2 mm – Ø 40 mm
  • Stangenlänge max. 1200 mm
  • Doppelmagazin

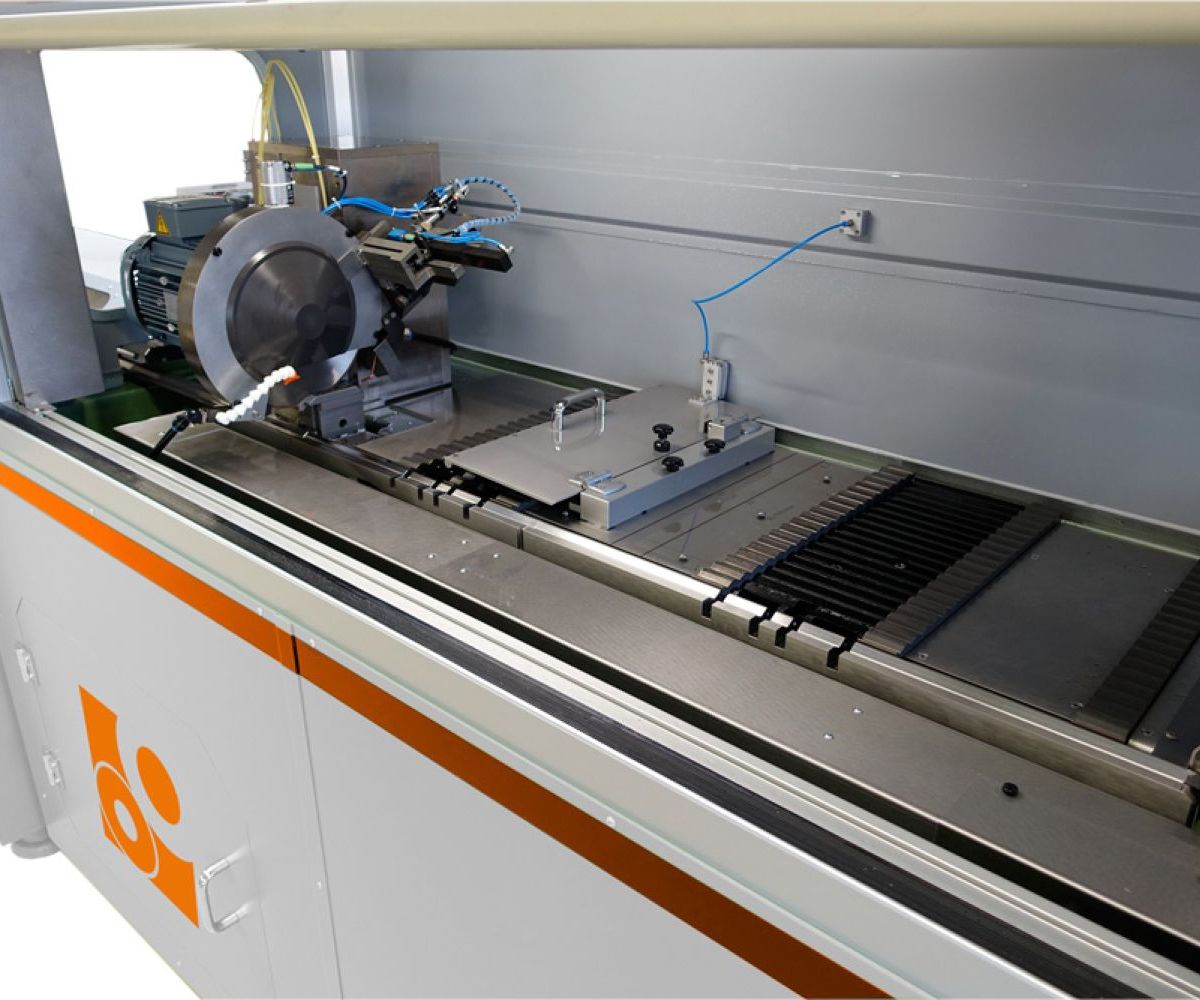

Die HMT-S1200 ist eine Trennmaschine zum Trennen von HSS und Hartmetall für mittlere Stückzahlen und Längen bis 1200 mm. Aufgebaut ist die Maschine auf die Produktline HMT-S5 mit der bewährten P&S Trenntechnologie.

Technische Daten

Beladen und Trennen

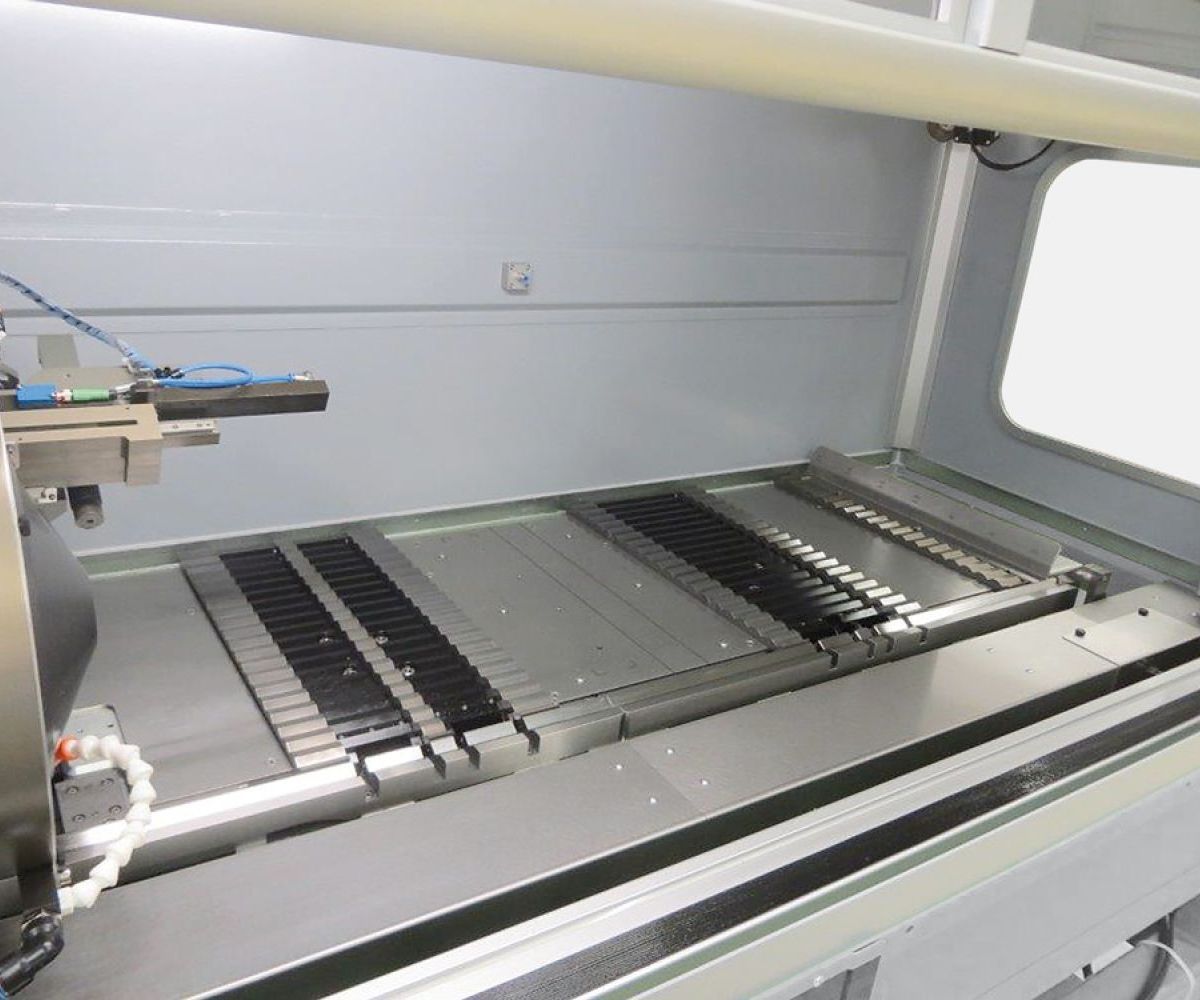

  • Rohlinge von Hand in das Magazin (Ø 2 mm – Ø 20 mm) einlegen
  • Durchmesserbereich von Ø 2 mm – Ø 40 mm
  • Stangenlänge maximal 1200 mm, Schnittlänge von min. 5 mm – max. 1190 mm (einseitig)
  • Die gewünschte Länge und Stückzahl im Touchscreen eingeben
  • Schutztüre schließen und Maschine starten

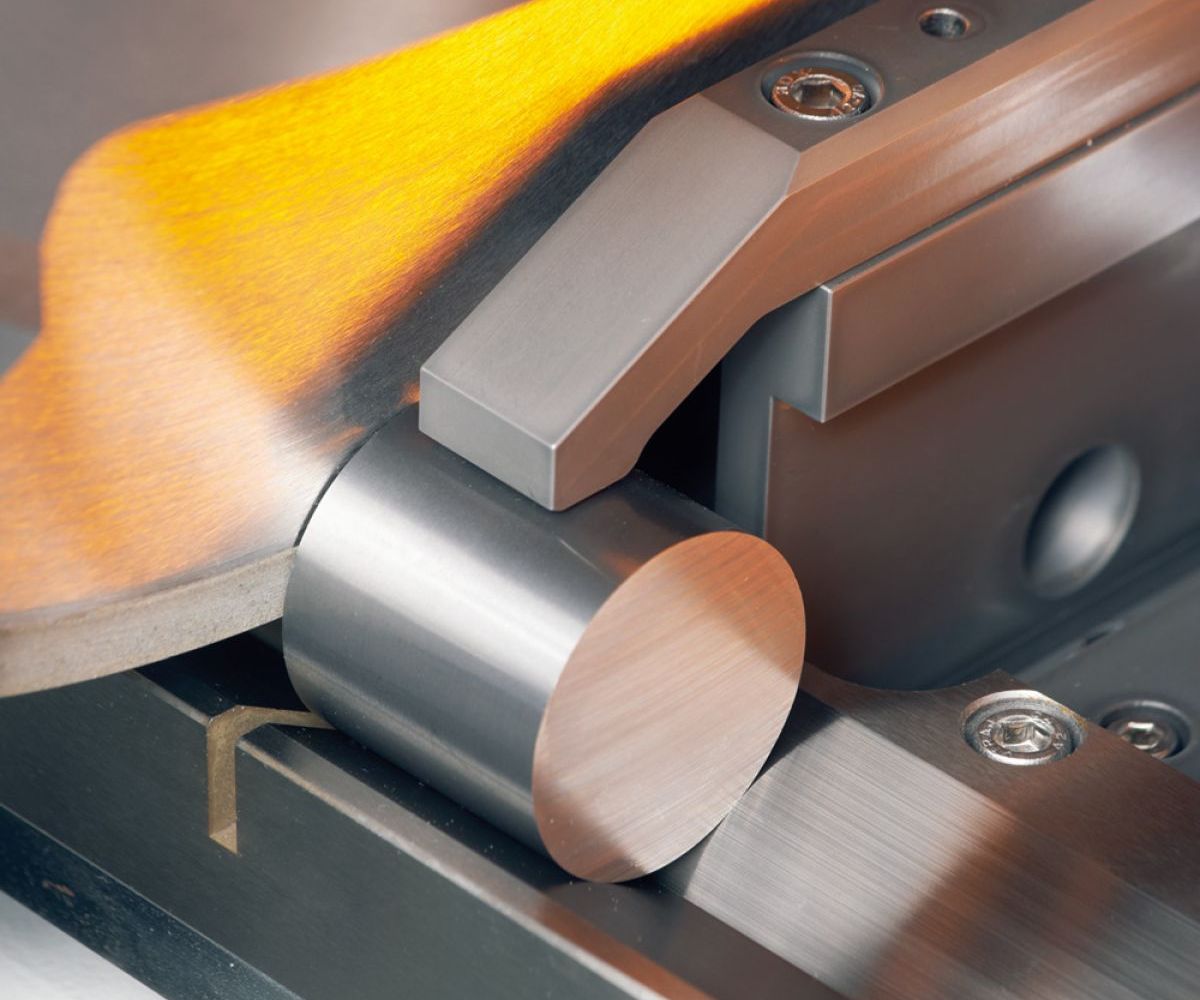

  • Es wird automatisch ein Stab ins Prisma eingehoben, positioniert und getrennt
Entnehmen
  • Nach dem Trennvorgang wird der getrennte Rohling automatisch in den Entnahmebereich gefördert

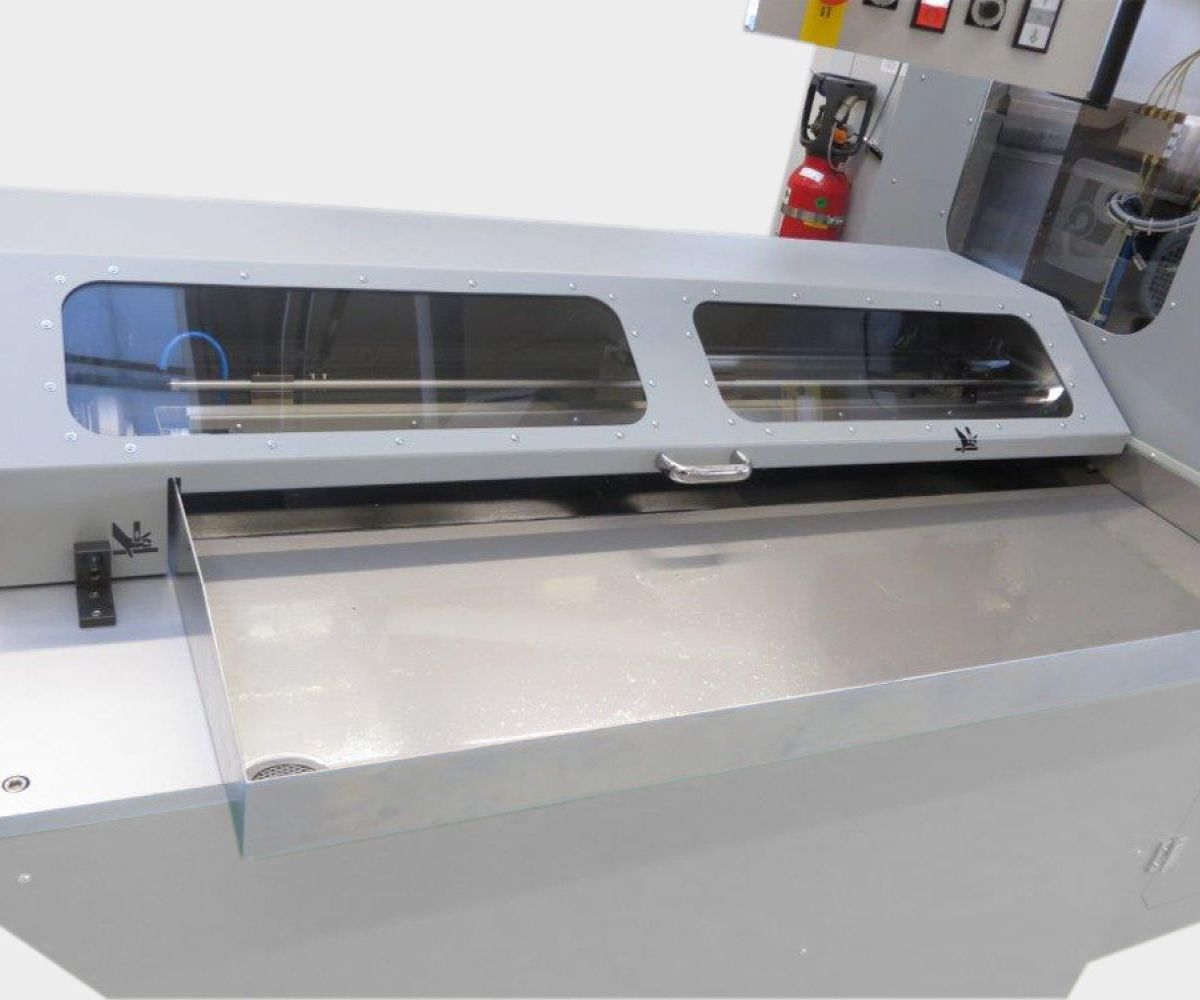

  • Über ein Schwenkprisma werden die getrennten Stäbe in eine Auffangwanne abgerollt
  • Nach Abarbeitung des vorgegebenen Jobs fährt die Maschine in Grundstellung
Optionen

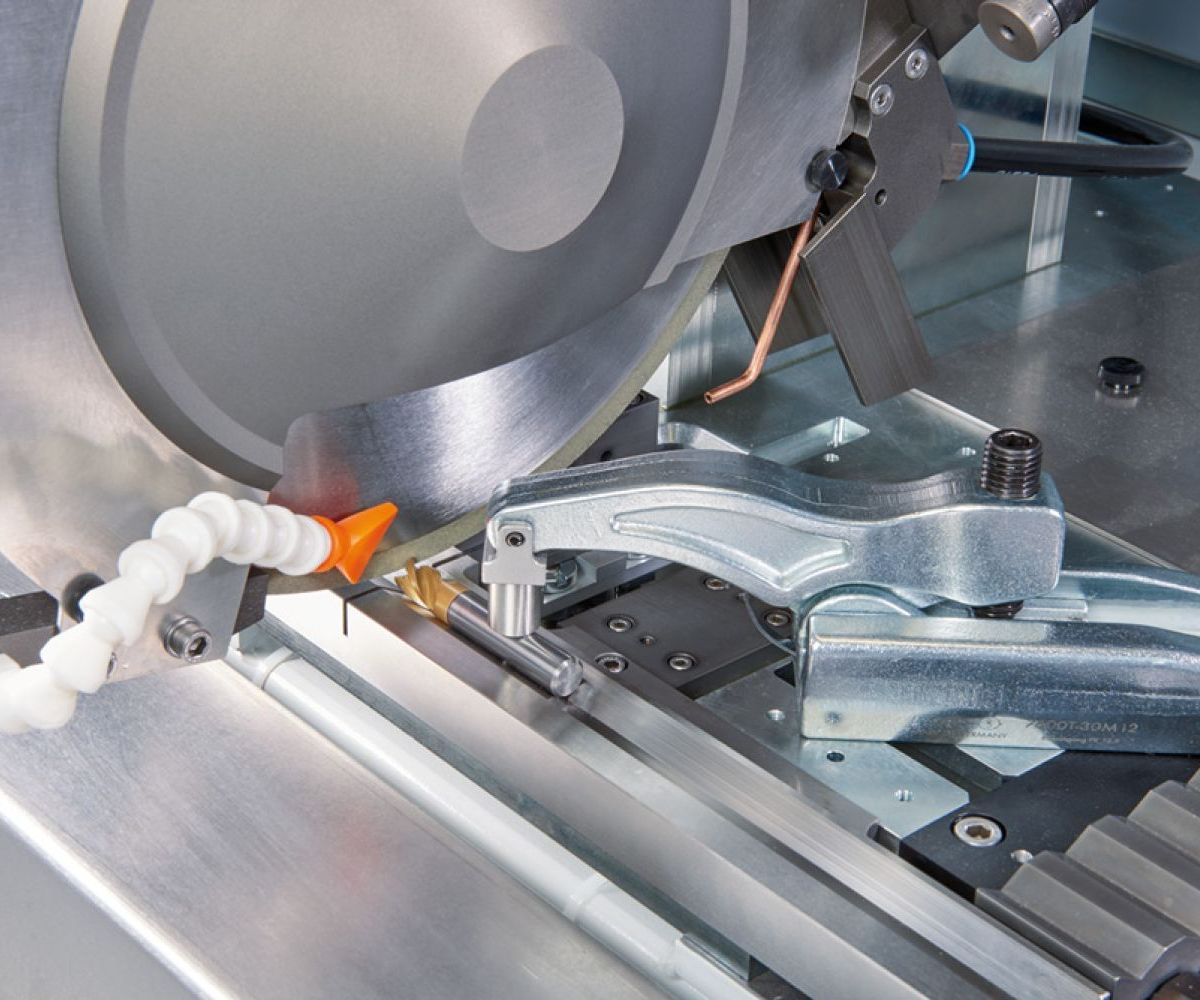

  • Zusätzliche Spannmöglichkeit für Schaftfräser

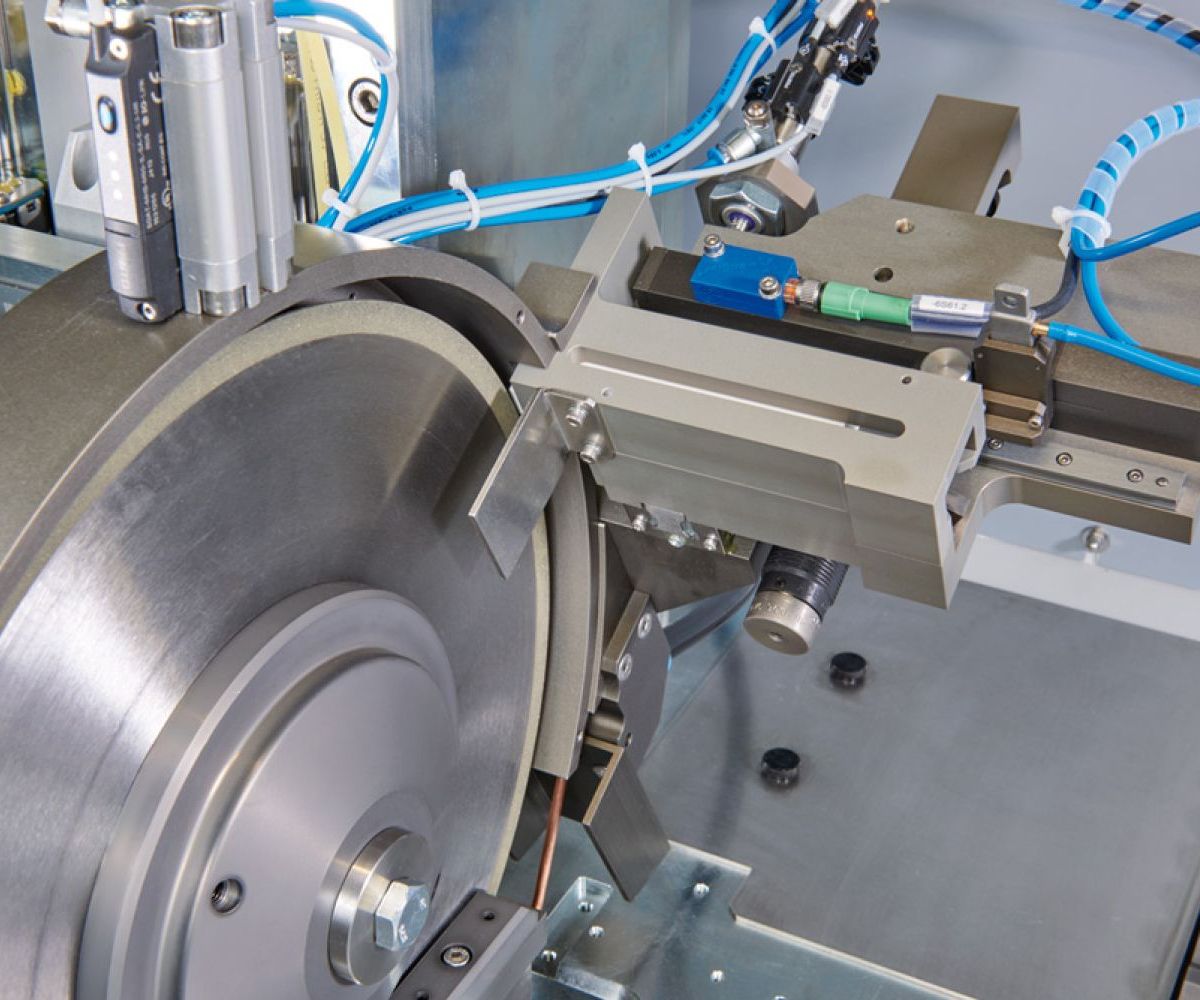

  • Automatische Trennscheiben – Schärfeeinheit
  • Automatische Durchmesserkontrolle der Trennscheibe
  • Ölnebelabsaugung
  • Kleinlöschanlage Kraft & Bauer
  • Kühlmittelaufbereitungsanlage
  • Kühlmittelrückpumpbehälter
  • Doppelmagazin (Stablänge bis 500 mm)
Übersicht
  • Langlebiger hochwertiger Maschinenbau
  • Überlängen
  • Leichte Bedienbarkeit
  • Variabler Trennvorschub
  • Optimale Kühlung erhöht die Standzeit
  • Trennvorschub mit Rutschkupplung abgesichert
  • Automatische Durchmesserkontrolle
  • Durchmesserbereich Ø 2 mm – Ø 40 mm
  • Positioniergenauigkeit ± 0,2 mm
  • Stablängen max. 1200 mm – Schnittlänge min. 5 mm – max. 1190 mm (einseitig)
P&S Trenntechnologie
  • Servoangetriebene Vorschub Z-Achse
  • Hochpräzise gefertigte Prismen und Spanner
  • Programmierbarer Kurvengesteuerter Trennverlauf
  • mit Rutschkupplung abgesicherte Trennachse
  • automatisches Schärfen der Trennscheibe
  • Verschleißkompensation der Trennscheibe
  • Optimierte Ölkühlung der Trennscheibe
  • Durchdachtes modulares Maschinenkonzept

Technische Änderungen vorbehalten
