HMT-S5

Modularer Aufbau, passend für jedes Budget

Kurzübersicht:

  • Ø 1 mm – Ø 40 mm
  • Stangenlänge max. 500 mm
  • Magazinbetrieb
  • Sonderprismen möglich



Die HMT-S5 ist die optimale Ergänzung unserer Produktlinie zum Trennen von Hartmetall, HSS und Keramik für kleinere Stückzahlen und Spezialanwendungen. Modular aufgebaut bietet sie eine ganze Reihe von Möglichkeiten die Maschine speziell auf die Bedürfnisse unserer Kunden zuzuschneiden. Der Vorteil dabei – in allen Varianten ist die bewährte P&S Trenntechnologie verbaut.

Technische Daten

Variante 01 - Einzelschnitt
  • Rohling von Hand in das Prisma einlegen
  • Stangen von Ø 1 mm – Ø 40 mm
  • Stangenlänge max. 500 mm, Schnittlänge von min. 5 mm – max. 490 mm (einseitig)

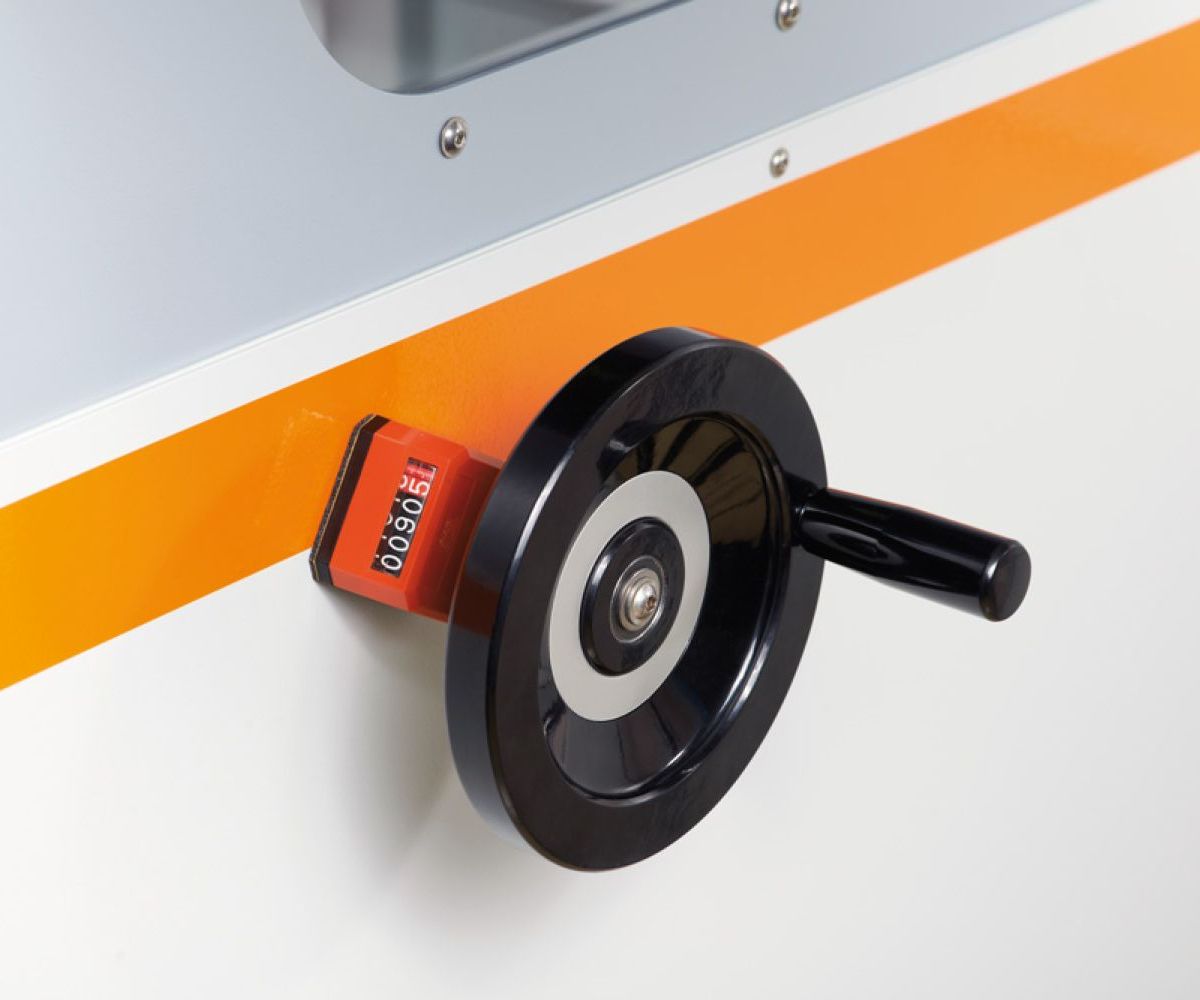

  • Den Längenanschlag per Handrad über eine Anzeige einstellen
  • Schutztüre schließen und Maschine starten
  • Der Rohling wird getrennt, Maschine fährt in Grundstellung
Variante 02 – Folgeschnitt
  • Rohling von Hand in das Prisma einlegen
  • Stangen von Ø 1 mm - Ø 40 mm
  • Stangenlänge max. 500 mm, Schnittlänge von min. 5 mm - max. 490 mm (einseitig) je nach Ausbringung
  • Die gewünschte Länge und Stückzahl im Touch Screen eingeben
  • Servo X-Achse positioniert den Stab automatisch
  • Schutztüre schließen und Maschine starten
  • Nach Abarbeitung des vorgegebenen Jobs fährt die Maschine in Grundstellung

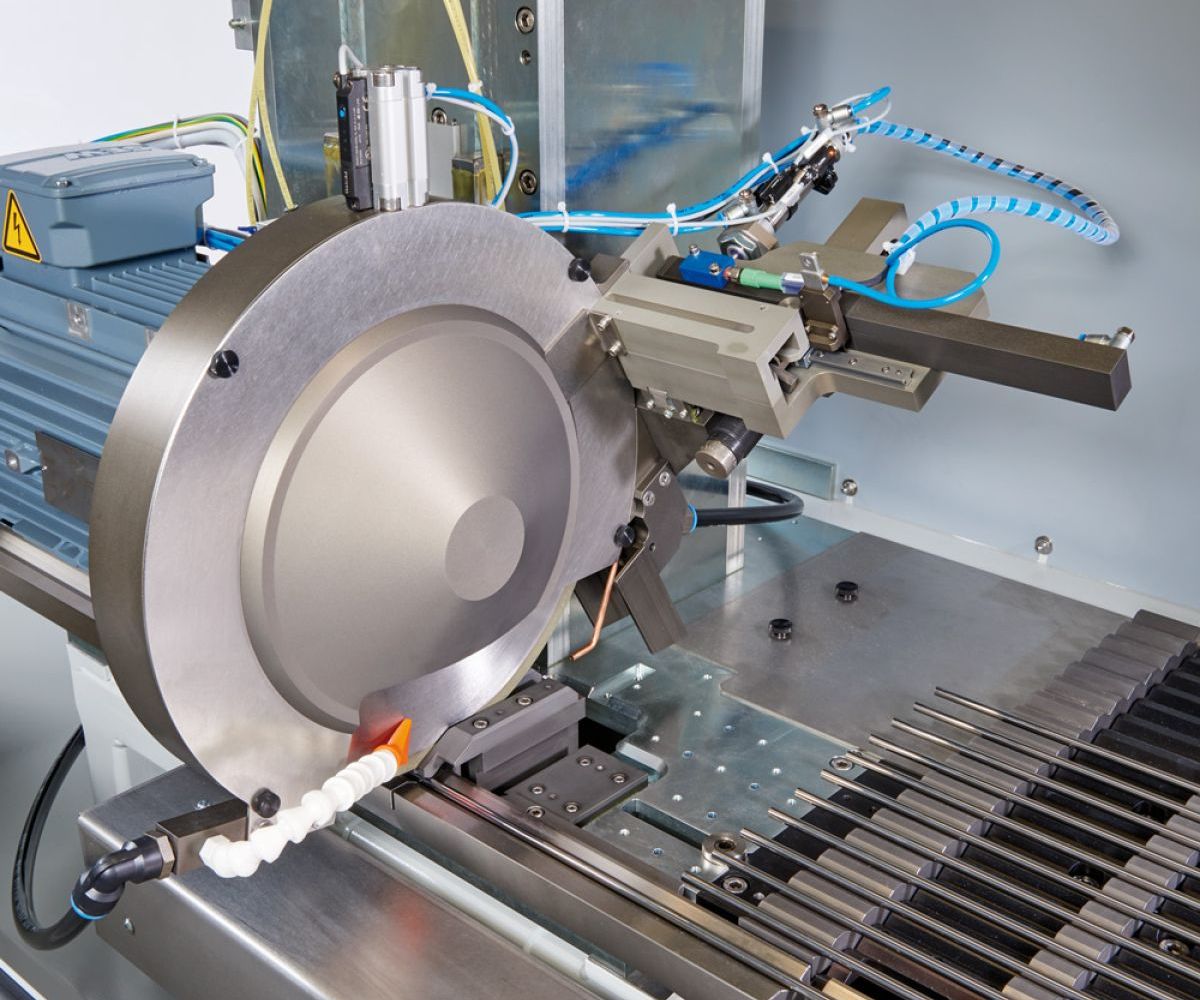

  • Variante 03 – Magazinbetrieb
    • Rohling von Hand in das Magazin einlegen (19 Stück)
    • Stangen von Ø 1 mm - Ø 20,5 mm (Ø20,5-Ø40 ohne Magazinbetrieb)
    • Stangenlänge max. 500 mm, Schnittlänge von min. 5 mm - max. 490 mm (einseitig) je nach Ausbringung
    • Die gewünschte Länge und Stückzahl im Touch Screen eingeben
    • Servo X-Achse positioniert den Stab automatisch
    • Schutztüre schließen und Maschine starten
    • Nach Abarbeitung des vorgegebenen Jobs fährt die Maschine in Grundstellung
    Optionen

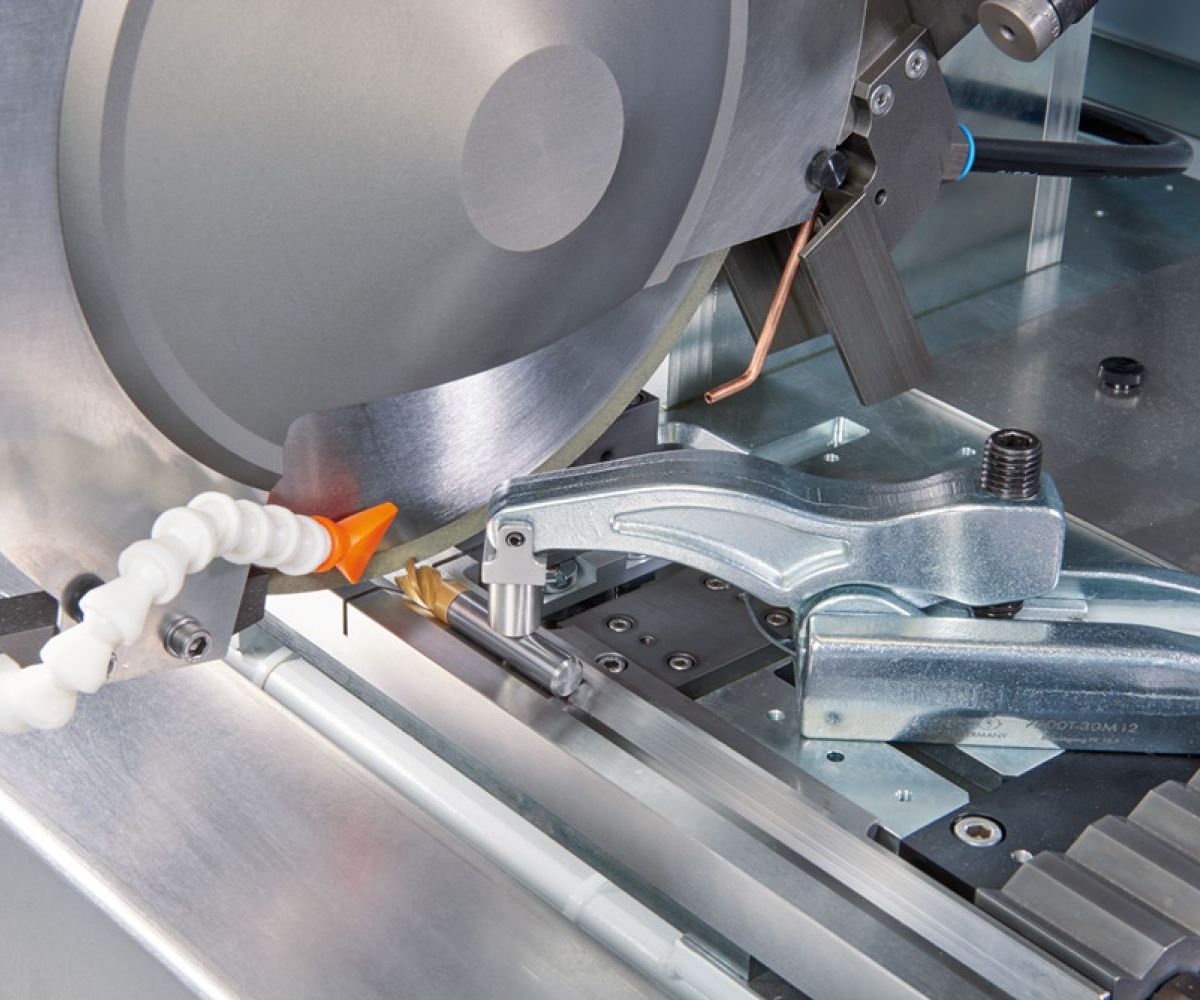

    • Zusätzliche Spannmöglichkeit für Schaftfräser
    • Automatische Trennscheiben – Schärfeeinheit
    • Automatische Durchmesserkontrolle der Trennscheibe
    • Ölnebelabsaugung
    • Kleinlöschanlage Kraft & Bauer
    • Kühlmittelaufbereitungsanlage
    • Kühlmittelrückpumpbehälter
    • Fernwartungsmodul
    • Höhenverstellbares Tableau
    • Wechselprisma 1-fach 90° – Querschnitt 3 x 3 mm – 20 x 20 mm
    • Prisma Flachmaterial – Querschnitt 3 x 3 mm – 20 x 40 mm
    Übersicht
    • Kompakte Maschine
    • Langlebiger hochwertiger Maschinenbau
    • Hohe Flexibilität
    • Sonderstäbe
    • Leichte Bedienbarkeit
    • Variabler Trennvorschub
    • Optimale Kühlung erhöht die Standzeit
    • Trennvorschub mit Rutschkupplung abgesichert
    • Automatische Durchmesserkontrolle
    • Durchmesserbereich Ø 1 mm – Ø 40 mm
    • Positioniergenauigkeit ± 0,05 mm
    • Stablängen max. 500 mm – Schnittlänge min. 5 mm – max. 490 mm (einseitig)

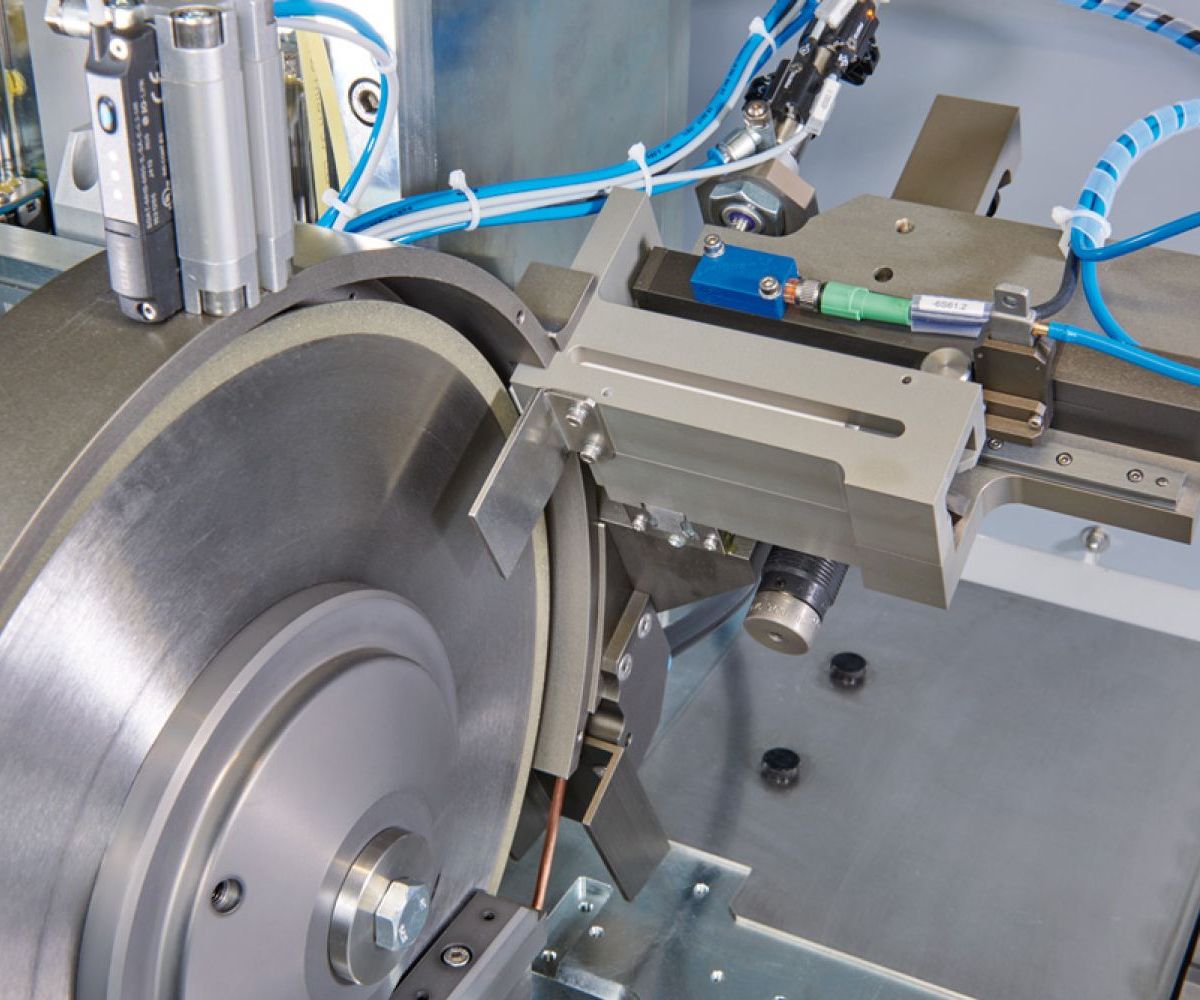

    P&S Trenntechnologie
    • Servoangetriebene Vorschub Z-Achse

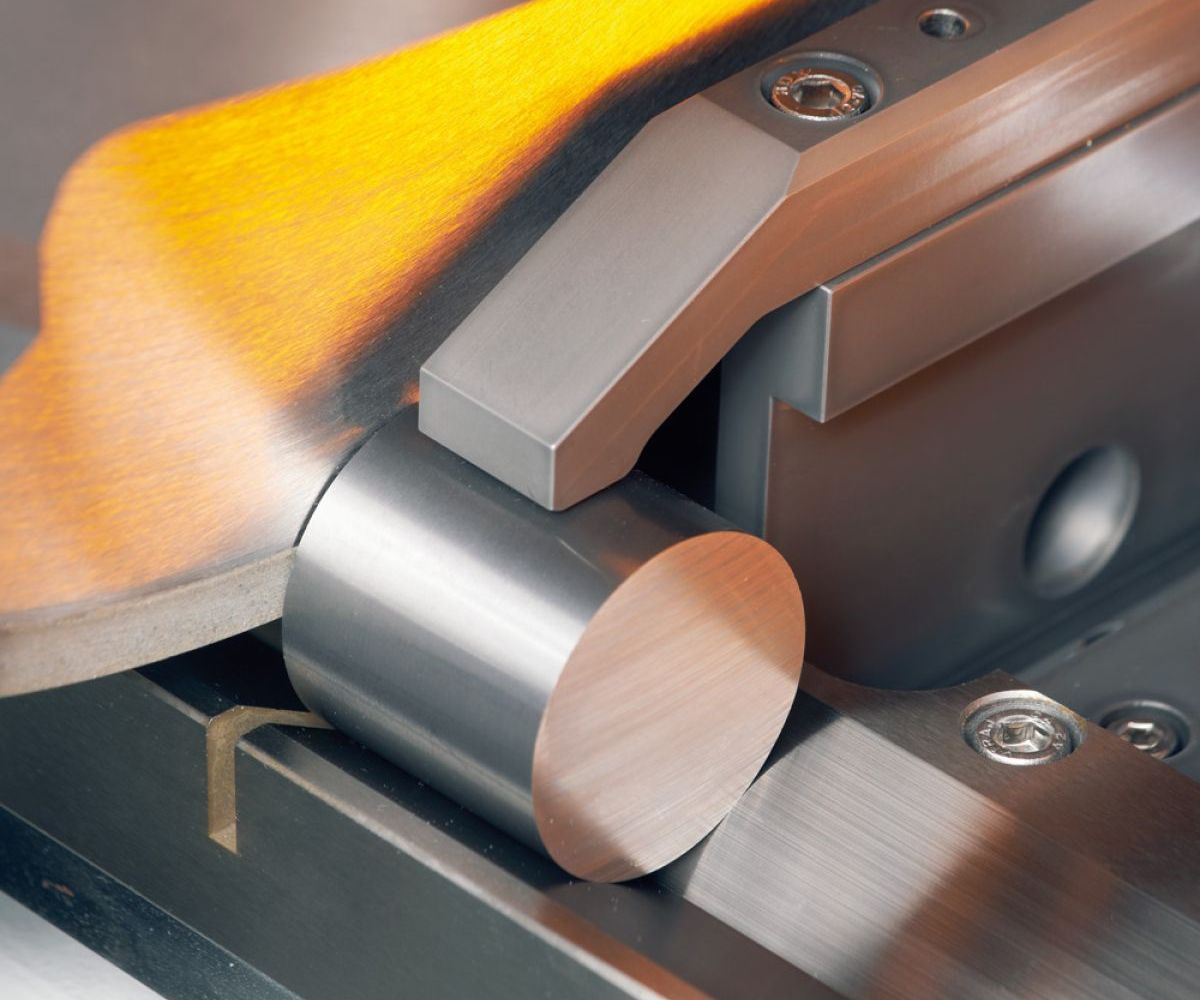

    • Hochpräzise gefertigte Prismen und Spanner
    • Programmierbarer Kurvengesteuerter Trennverlauf
    • mit Rutschkupplung abgesicherte Trennachse
    • automatisches Schärfen der Trennscheibe
    • Verschleißkompensation der Trennscheibe
    • Optimierte Ölkühlung der Trennscheibe
    • Durchdachtes modulares Maschinenkonzept

    Technische Änderungen vorbehalten
