CSM-5

Fasenschleifmaschine

Kurzübersicht:

  • Fase-, Spitze-, Planschleifen
  • Ø 2 mm – Ø 12 mm
  • Zykluszeit 10 sec. bei 0,5 mm Fase




Die Fasenschleifmaschine CSM-5 ist eine kompakte Maschine zum Anschleifen von Fasen. Optional bestehen die Möglichkeiten Werkstücke auf Länge und Planlauf bzw. Spitzen zu schleifen. Die Verfahrbewegung in X und Y Richtung erfolgt über Linearmotoren. Somit können beliebige Winkel gefertigt werden. Mithilfe der optionalen Messstation können die Schleifkonturen während des Prozesses kontrolliert und korrigiert werden. Der Fertigungsbereich liegt zwischen Ø 2 bis Ø 12 und einer Länge der Rohlinge von 20 mm bis 150 mm. Durch die Dynamik und den stabilen Aufbau der Anlage wird eine sehr kurze Taktzeit erreicht.

Technische Daten

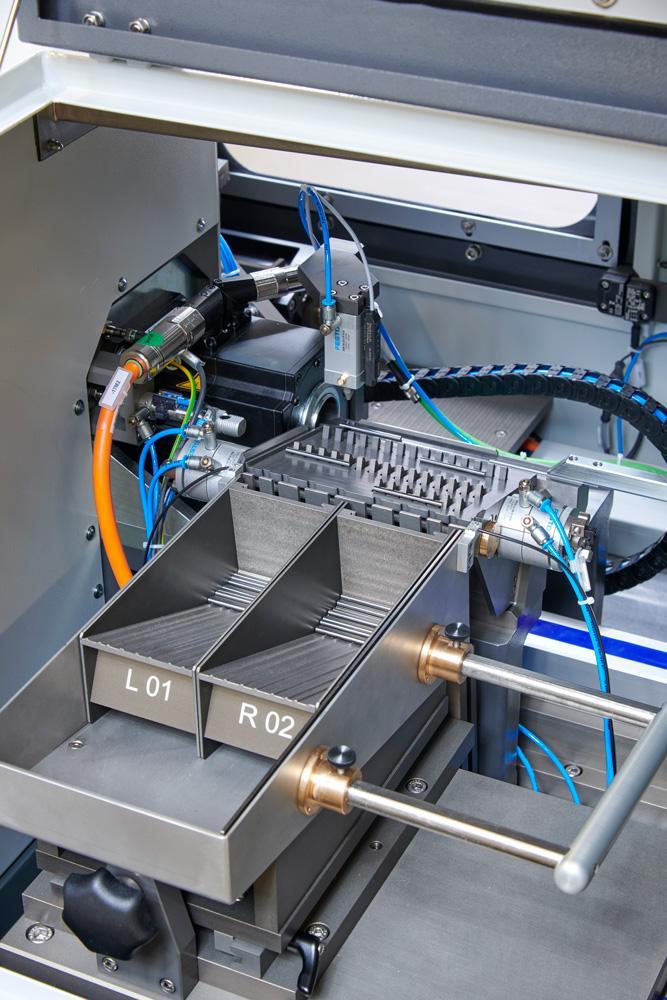

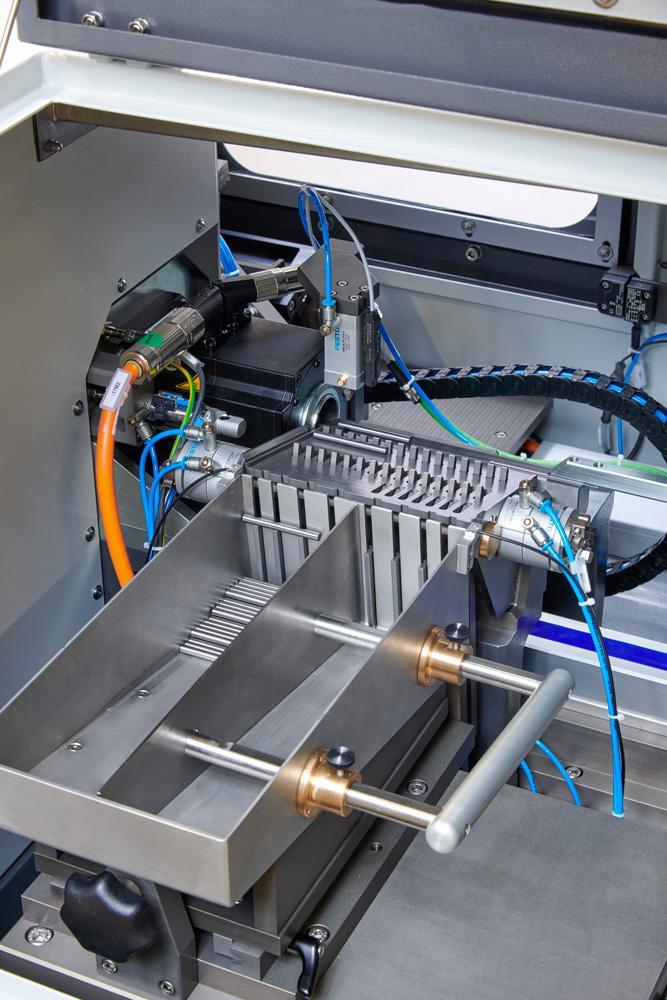

Beladen
  • Stäbe von Hand in das Magazin einlegen
  • Ø 2 mm ca. 2000 Stäbe – Ø 12 mm ca. 150 Stäbe
  • Durchmessereinstellung erfolgt manuell
  • Die Stäbe werden vereinzelt und in das Prisma gehoben
  • Vorbestückung durch Kassentensystem

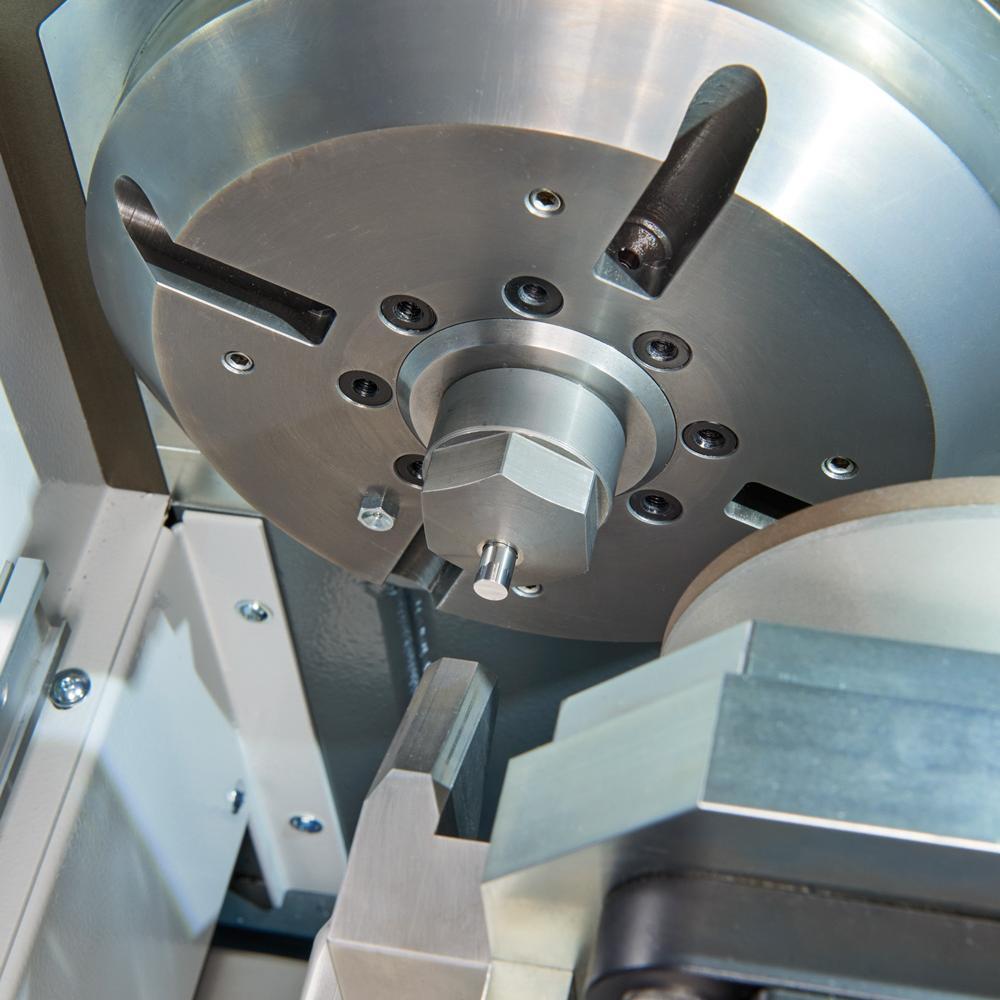

Schleifen
  • Stab wird automatisch positioniert und mit einer Spannzange gespannt
  • Verschiedene Winkel können ohne mechanische Umrüstung gefertigt werden
  • Parallel zum Schleiftakt wird der nächste Stab im Prisma positioniert
Qualitätskontrolle und Entnahme

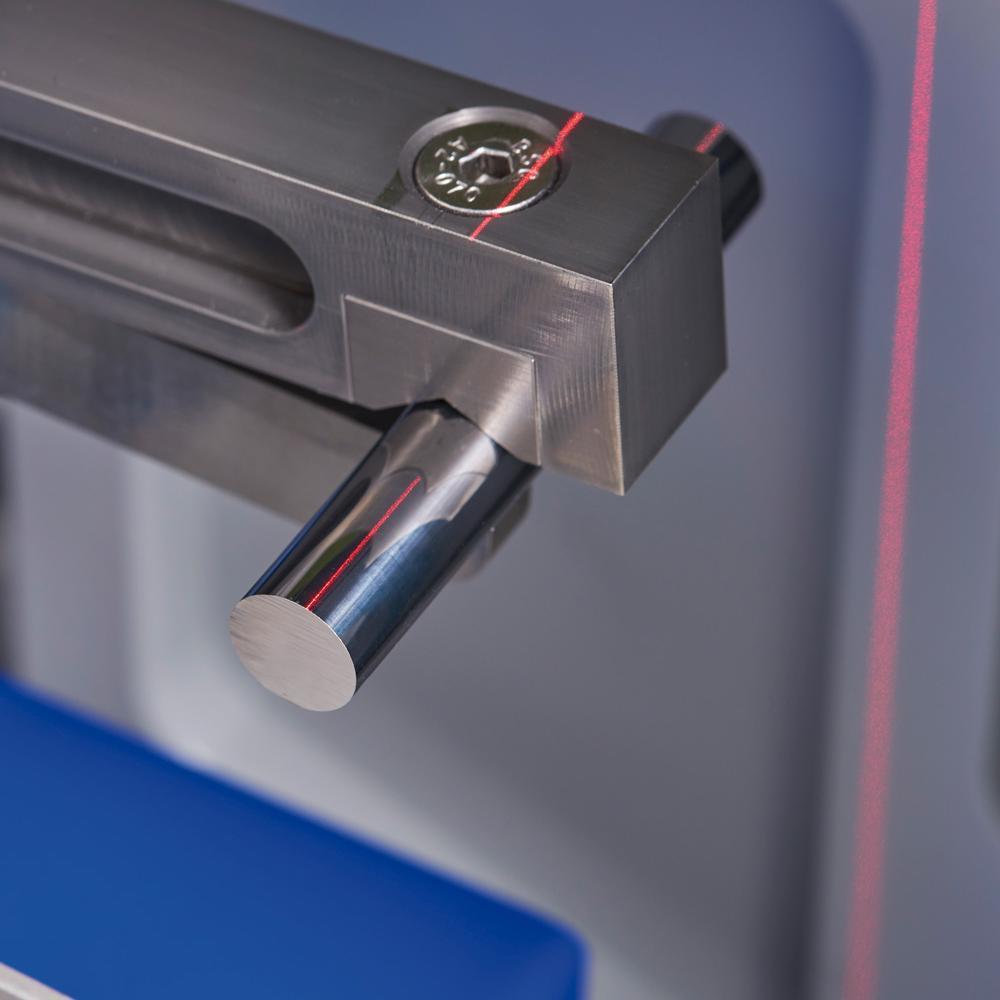

  • Die geschliffenen Teile werden vermessen und gegebenenfalls die Werte optimiert
  • Dadurch hohe Wiederholgenauigkeit
  • Toleranzabweichende Teile werden aussortiert (Option)

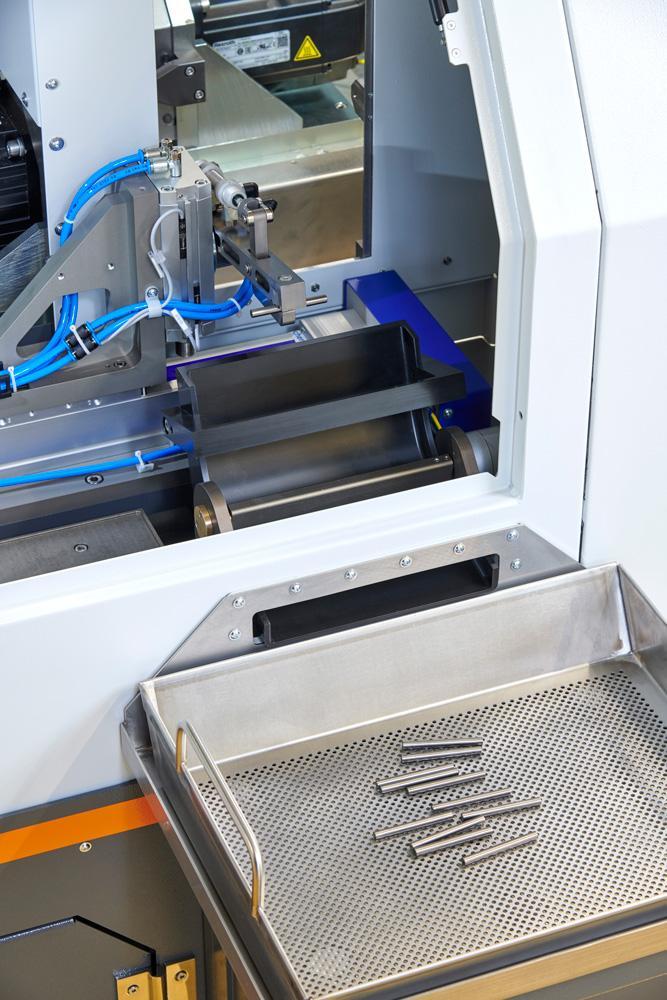

  • Ausbringung der Teile über eine Rutsche
  • Weitertransport kundenspezifisch
Optionen
  • Feuerlöschanlage Kraft & Bauer
  • Ölnebelabsaugung
  • Kühlmittelaufbereitungsanlage
  • Kühlmittelrückpumpbehälter
  • Umrüstsatz je Durchmesser
  • Länge schleifen
  • Fasenvermessung
Übersicht
  • Langlebiger hochwertiger Maschinenbau
  • Leichte Bedienbarkeit
  • Automatische Durchmesserkontrolle
  • Optimale Kühlung erhöht die Standzeit
  • Fasenschleifen, Planschleifen, Länge schleifen
  • Ø 2 mm – Ø 5,9 mm – Stablänge von min. 20 mm – max. 100 mm
  • Ø 6 mm – Ø 12 mm – Stablänge von min. 30 mm – max. 130 mm

Technische Änderungen vorbehalten
