HMT-S6

Trennmaschine - automatisiert

Kurzübersicht:

  • Ø 1 mm – Ø 21 mm
  • Stangenlänge 60 - 500 mm
  • Unterschiedliche Schnittlängen
  • Dauerbetrieb



Die HMT-S6 ist unsere Neuentwicklung zum Trennen von Hartmetallstäben und HSS. Durch verschiedene Möglichkeiten des Belade – und Entnahmebereiches kann eine speziell auf den Kunden zugeschnittene Maschine erstellt werden.

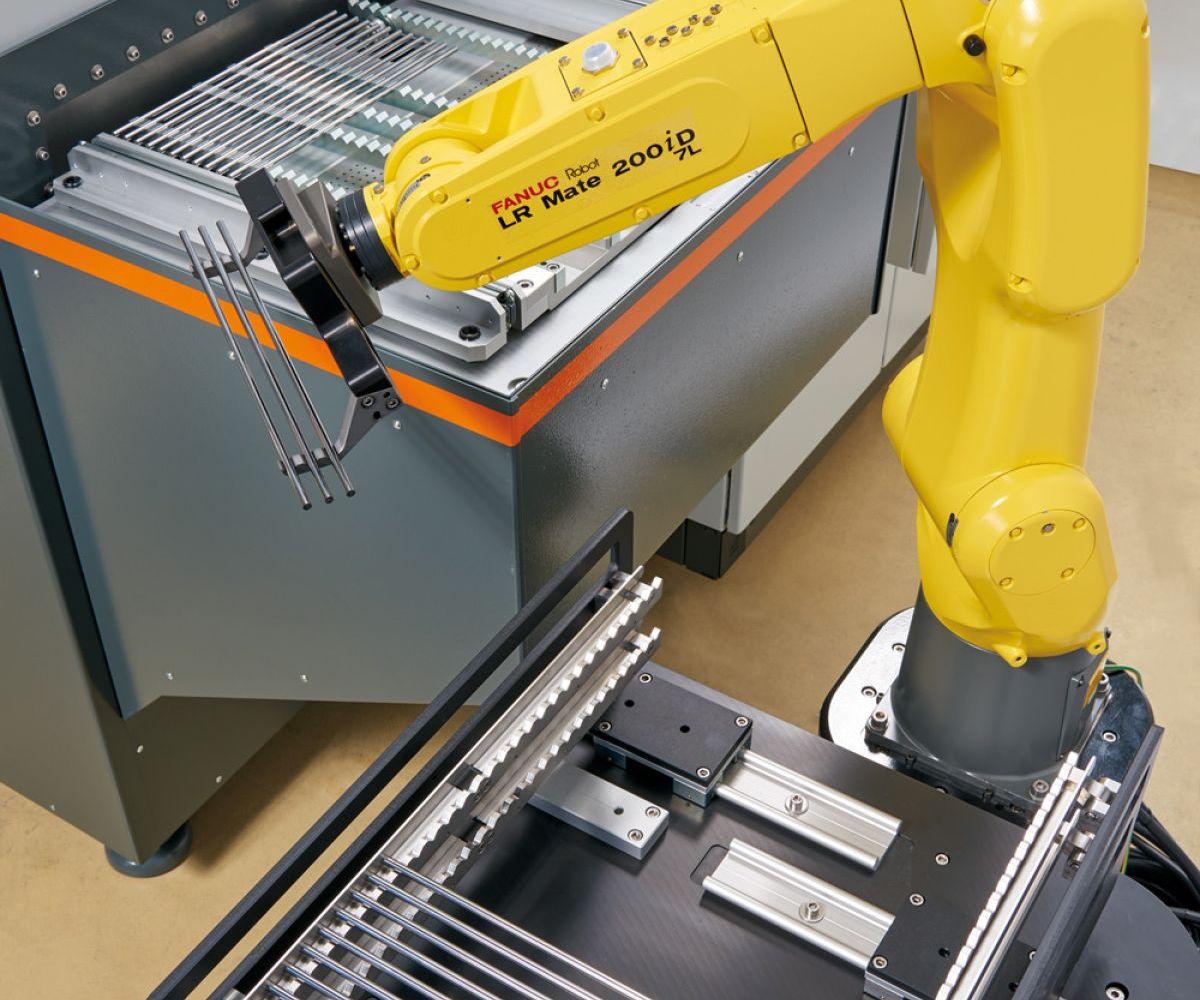

Die Option die Maschine von außen zu bestücken, ob manuell, mit Hublader oder mit Roboter, führt zu keinen Stillstandzeiten und macht die Maschine zum Serienfertiger. Des Weiteren besteht die Möglichkeit durch verschiedene Schnittlängen den Stab optimal auszunutzen. Verbaut ist die bewährte P&S Trenntechnologie.

Technische Daten

Beladen
  • Rohlinge werden von Hand oder automatisiert in das Außenmagazin eingelegt
  • Stangenlänge min. 60 mm – max. 500 mm, Schnittlänge von min. 5 mm – max. 490 mm (einseitig)
  • Die gewünschte Länge und Stückzahl im Touchscreen eingeben
  • Maschine starten

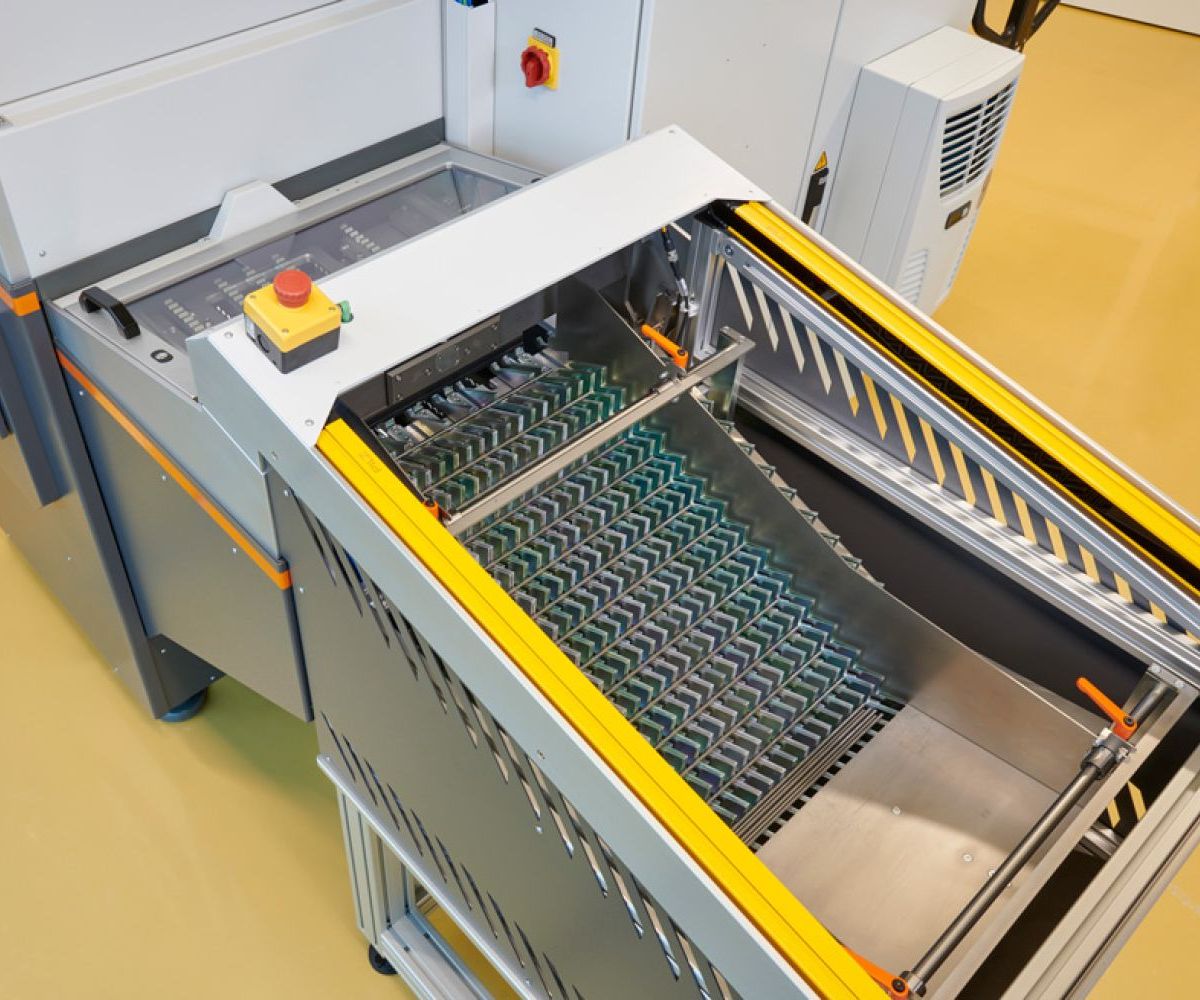

  • Das Außenmagazin fährt in die Maschine, legt die Stäbe im Innenmagazin ab und fährt wieder in Grundstellung. Danach kann das Außenmagazin während des Trennprozesses wieder bestückt werden.
Trennen und Entnehmen

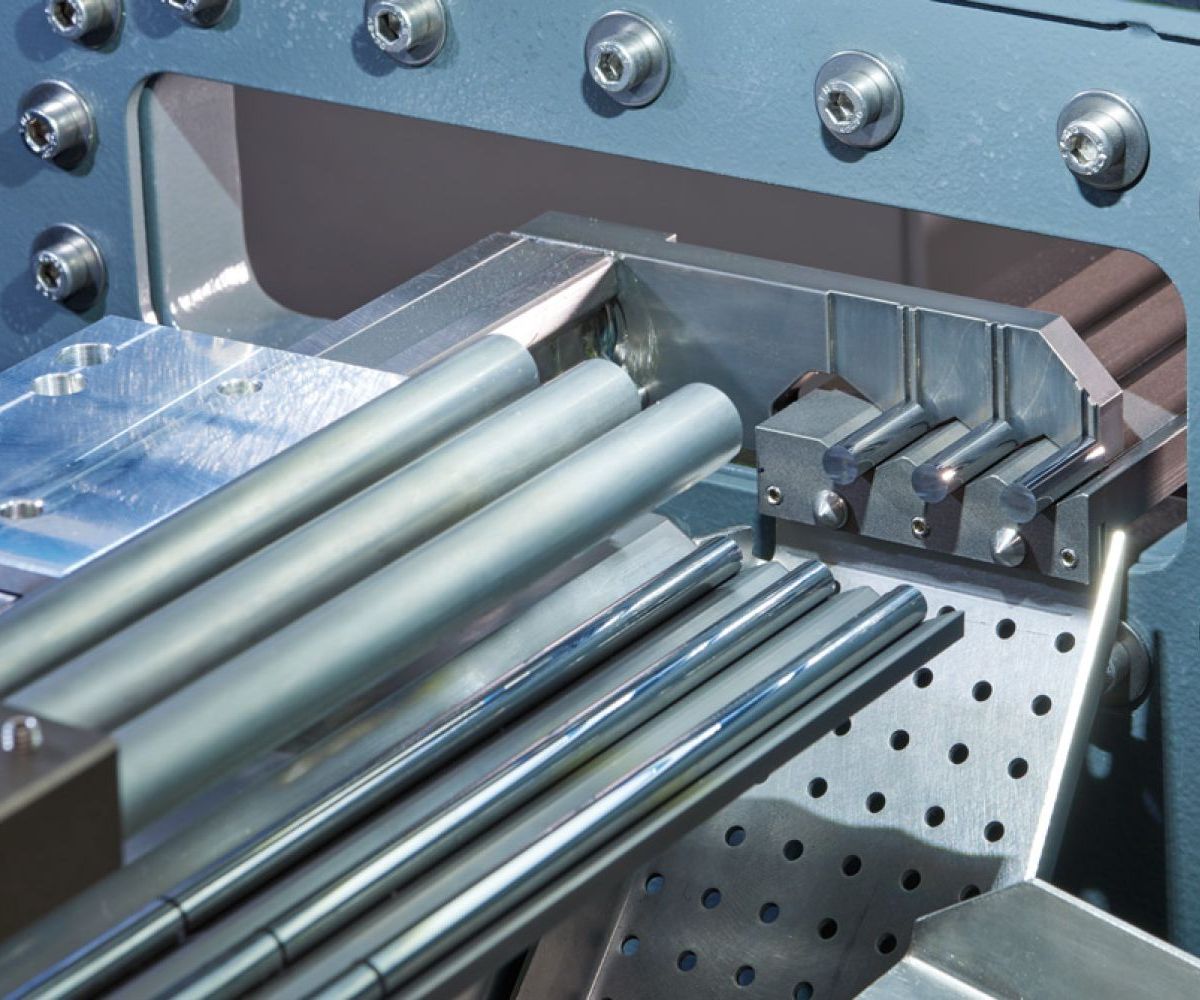

  • Die Stäbe werden automatisch ins Prisma eingehoben, positioniert und getrennt

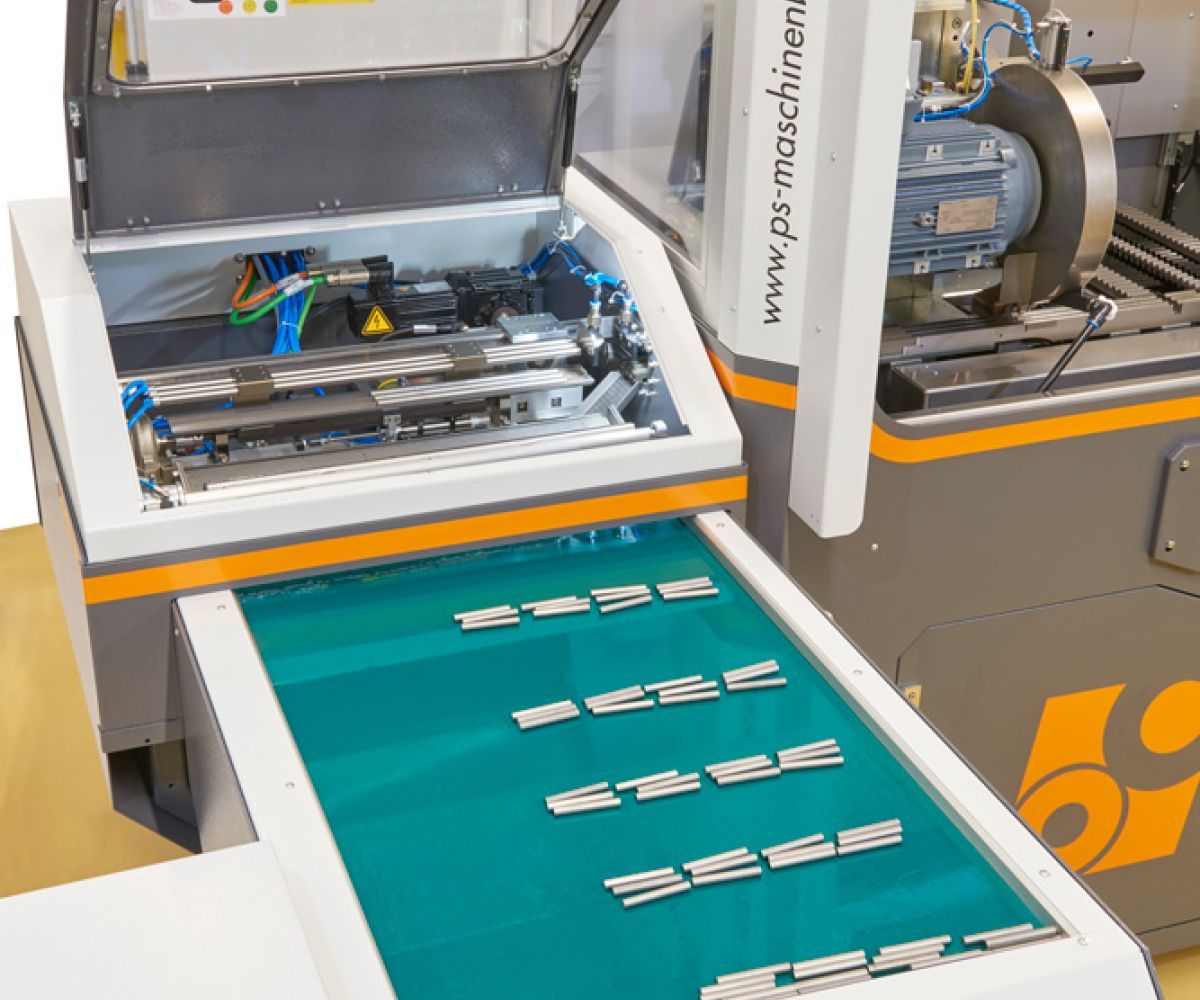

  • Nach dem Trennvorgang werden die getrennten Rohlinge automatisch in den Entnahmebereich gefördert, An – und Abschnitte aussortiert und die Gutteile über ein Schwenkprisma in eine Auffangwanne oder auf ein Transportband abgerollt
  • Weitertransport kundenspezifisch
Varianten

1-fach-Schnitt

  • Ø 1 mm – Ø 21 mm
  • 1 Stab pro Takt

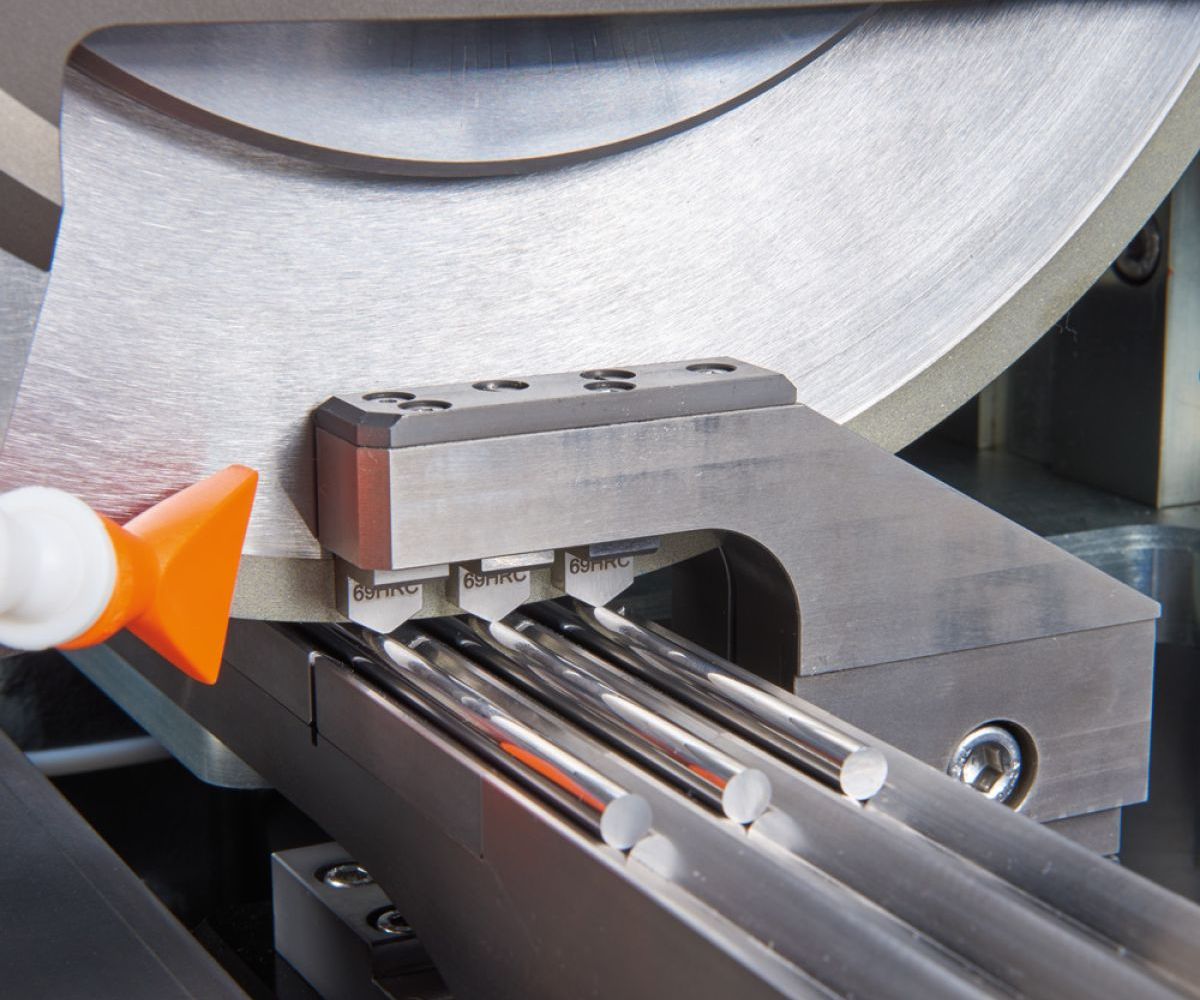

3-fach-Schnitt

  • Ø 1 mm – Ø 13 mm
  • 3 Stäbe pro Takt
Allgemeine Optionen
  • Ölnebelabsaugung
  • Kleinlöschanlage Kraft & Bauer
  • Kühlmittelaufbereitungsanlage
  • Kühlmittelrückpumpbehälter
Übersicht
  • Langlebiger hochwertiger Maschinenbau
  • Leichte Bedienbarkeit
  • Variabler Trennvorschub
  • Unterschiedliche Schnittlängen
  • Optimale Kühlung erhöht die Standzeit
  • Trennvorschub mit Rutschkupplung abgesichert
  • Automatische Durchmesserkontrolle
  • Dauerbetrieb durch Außenmagazin
  • Durchmesserbereich Ø 1 mm – Ø 21 mm
  • Positioniergenauigkeit ± 0,05 mm
  • Stablängen max. 500 mm – Schnittlänge min. 5 mm – max. 490 mm (einseitig)

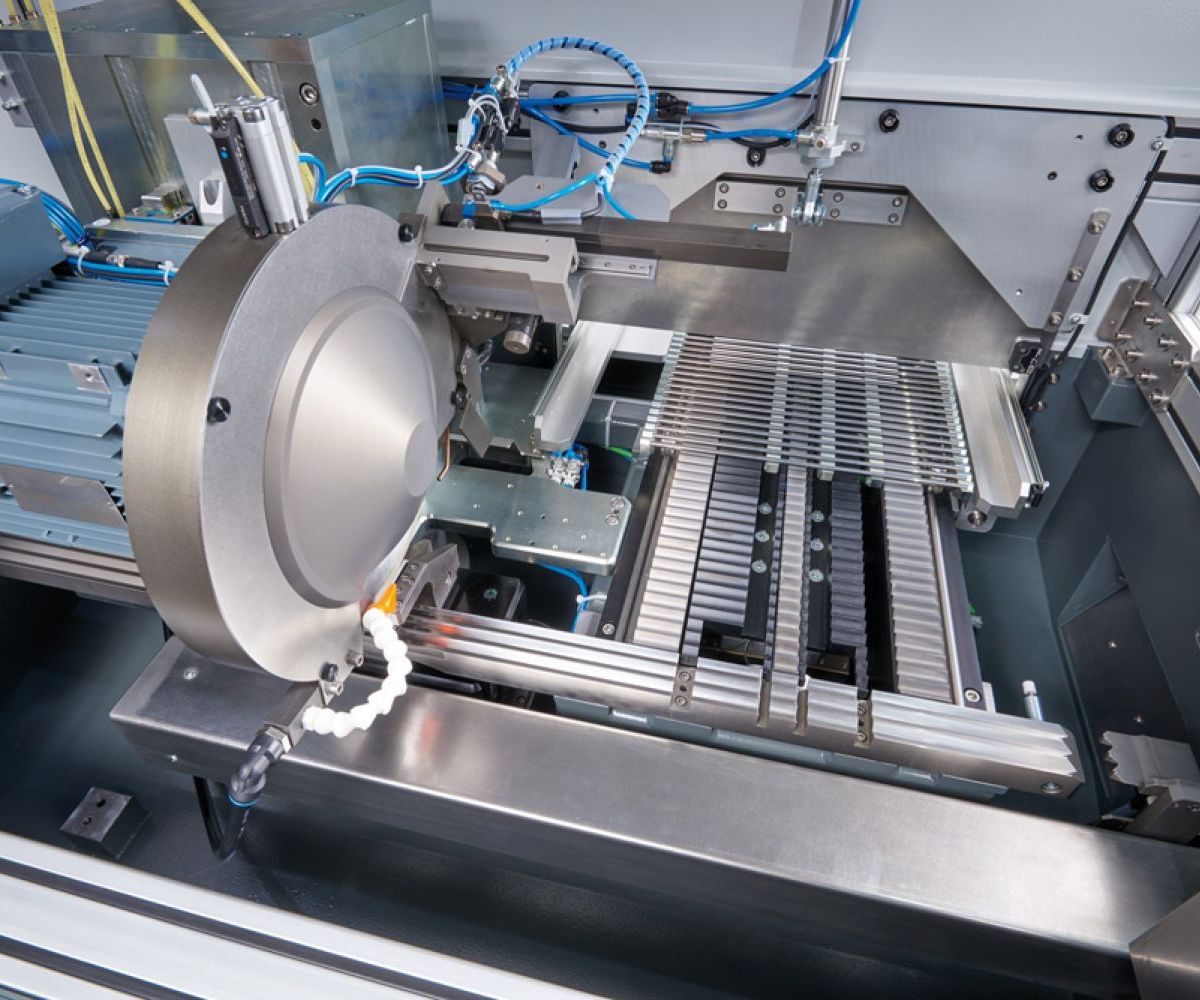

P&S Trenntechnologie
  • Servoangetriebene Vorschub Z-Achse
  • Hochpräzise gefertigte Prismen und Spanner
  • Programmierbarer Kurvengesteuerter Trennverlauf
  • mit Rutschkupplung abgesicherte Trennachse
  • automatisches Schärfen der Trennscheibe
  • Verschleißkompensation der Trennscheibe
  • Optimierte Ölkühlung der Trennscheibe
  • Durchdachtes modulares Maschinenkonzept

Technische Änderungen vorbehalten
